TI德州仪器 LTC4279 产品介绍

2026-04-14 0次

说明

符合 IEEE 802.3at Type 1 和 Type 2 标准
支持高达 90W 的 LTPoE++^®
支持双特征 PD
无需微控制器的全自主型操作
非常低的功耗
- 0.1Ω 检测电阻
- 低 R_DS(ON) 外部 MOSFET
非常高可靠性的 4 点 PD 检测
- 两点施加电压和施加电流
坚固型短路保护
电缆浪涌保护达 ±80V 的 OUT 引脚
取决于分级的 I_CUT 和 I_LIM 电流门限
支持 2 对和 4 对输出功率
UltraPWR 模式支持高达 123W 的定制 PD
用于中跨的引脚可选检测延时定时器
引脚可编程的传统型 PD 检测

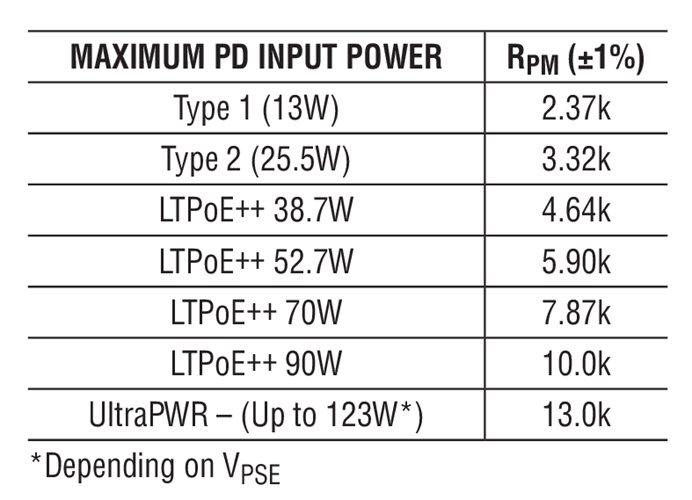

引脚可编程的最大功率模式
状态 LED 引脚

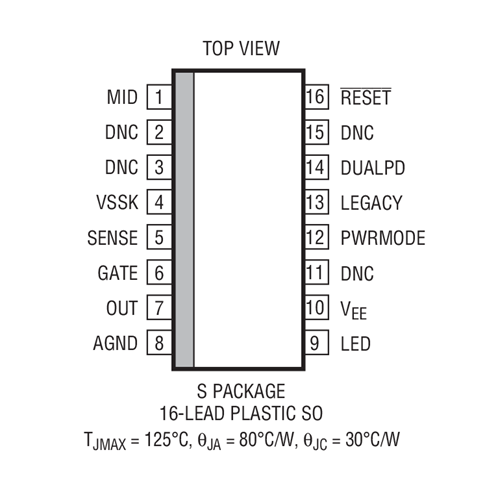

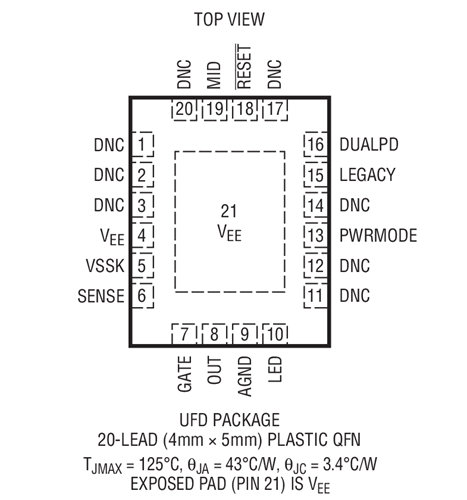

采用 20 引脚 QFN 封装和 16 引脚 SO 封装

特性

LTC^®4279 是一款自主型单端口供电设备 (PSE) 控制器，专为在符合 IEEE 802.3at Type 1、Type 2 和 LTPoE++ 规范的以太网供电 (PoE) 系统中使用而设计。LTC4279 可提供符合 IEEE 802.3 和LTPoE++ 标准的全自主型操作，并不需要采用微控制器。LTC4279 简化了 PSE 实施方案，仅需单个电源和少量的无源支持组件。

通过采用一个低 R_DS(ON) 外部 MOSFET 和一个 0.1Ω 检测电阻器，LTC4279 提供了业界较低的热耗散，因而免除了增设昂贵散热器的需要并提高了效率。

PD 发现采用了一种专有的双模式 4 点检测机制，从而可确保针对 PD 误检测的超卓抵抗力。利用物理层分级和一个 2.5s 延时定时器对中跨 PSE 提供支持。

利用引脚可选的 LEGACY 和 UltraPWR 模式来支持传统型和定制 PD。LEGACY 模式负责对相关 IEEE 规范颁布之前的 PD 进行检测和供电。UltraPWR 模式则主动地接通那些需要大的浪涌和 / 或工作电流的定制 PD 并为其供电。
