TI德州仪器 LT4275C 产品介绍
2026-04-14
0次
说明
- IEEE 802.3af/at 和 LTPoE++™ 受电设备 (PD) 控制器
- LTPoE++ 支持高达 90W 的功率级别
- LT4275A 支持所有下列标准：
- LTPoE++ 38.7W、52.7W、70W 和 90W
- 符合 IEEE 802.3at (25.5W) 规范
- 符合 IEEE 802.3af (高达 13W) 规范
- LT4275B 符合 IEEE 802.3at/af 规范
- LT4275C 符合 IEEE 802.3af 规范
- 100V 绝对最大输入电压
- 宽结温范围 (–40°C 至 125°C)
- 过热保护
- 集成型特征电阻器
- 外部热插拔 (Hot Swap™) N 沟道 MOSFET 用于实现较低的功率耗散和较高的系统效率
- 低至 9V 的可编程辅助电源支持
- 可选择支持非标准的低电压 PoE

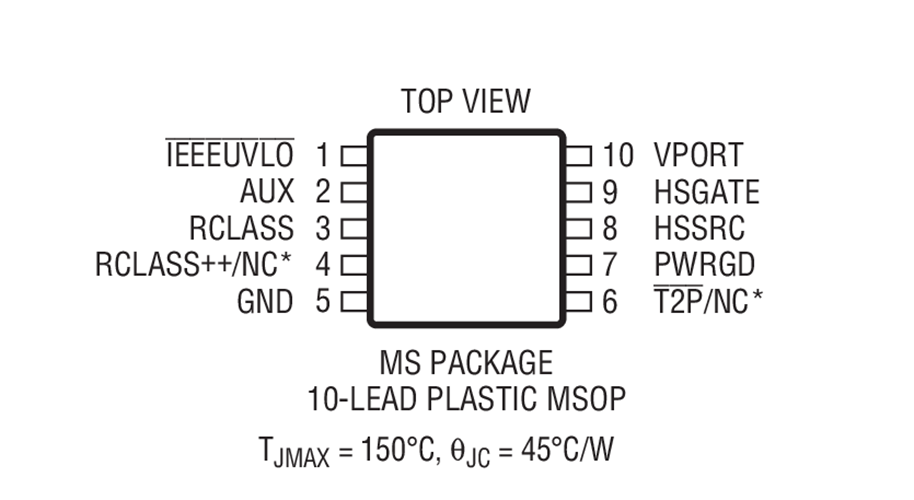

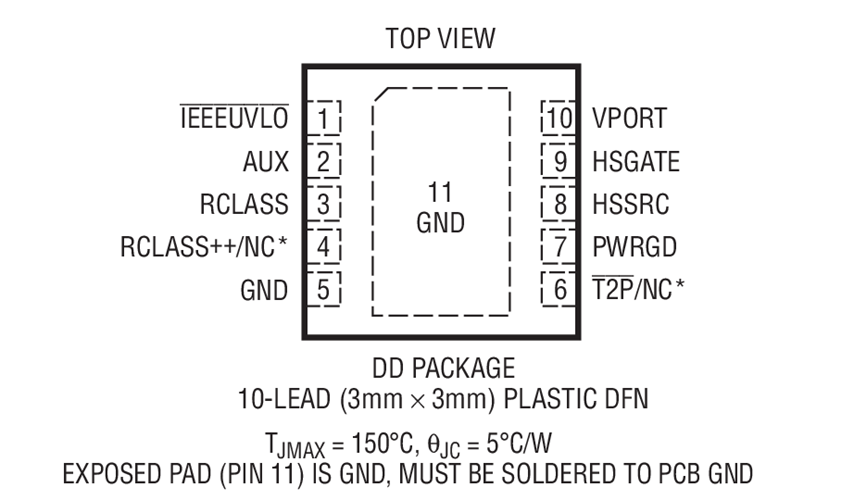

- 采用 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装
特性
LT®4275 是一个引脚对引脚兼容的 IEEE 802.3 和 LTPoE++ 受电设备 (PD) 控制器系列。

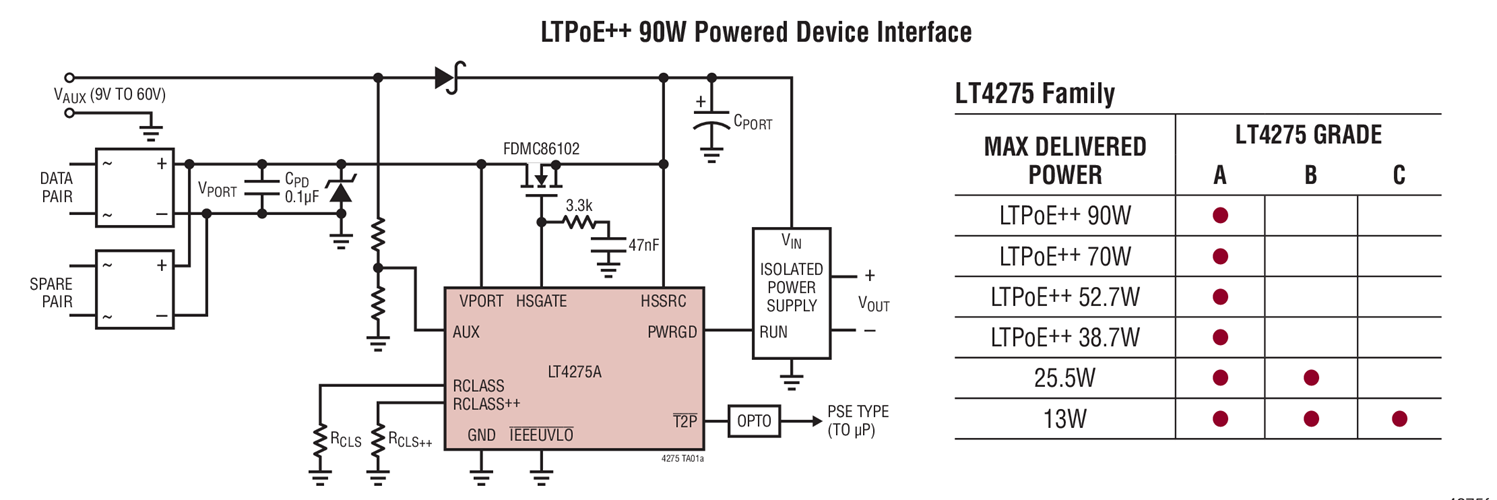

LT4275A 采用了一种专有的 LTPoE++ 分级方案，可在 PD RJ45 连接器上提供 38.7W、52.7W、70W 或 90W 的功率。LT4275A 完全符合 IEEE 802.3 标准。LT4275B 则是一款符合 IEEE 802.3at Type 2 (PoE+) 标准的 PD 控制器，可提供高达 25.5W 的功率。LT4275C 是一款符合 IEEE 802.3af Type 1 (PoE) 标准的 PD 控制器，最高可提供 13W 的功率。
LT4275 的内部充电泵提供了一种 N 沟道 MOSFET 解决方案，免除了一个较大且更加昂贵的 P 沟道 MOSFET。同时，一个低 RDS(ON) MOSFET 还较大限度地增加了输送功率和效率、降低了功率耗散和热耗散，并简化了热设计。启动浪涌电流可利用一个外部电容器进行调节。另外，LT4275 还包含了一个电源良好输出、内置特征电阻器、欠压闭锁和热保护功能电路。LT4275A / LT4275B 驱动单个光耦合器以指示所连接之供电设备 (PSE) 的功率级别。提供了针对非标准低电压操作的引脚可选支持。辅助电源优先功能由 AUX 引脚给予支持。
LT4275A 可利用外部组件的变更进行配置以支持所有可能的 LTPoE++、802.3at 和 802.3af 功率级别。
应用
- 高功率无线数据系统
- 室外安保摄像设备
- 商业和公共信息显示器
- 高温工业应用
