TI德州仪器 LTC4266C 产品介绍

2026-04-14 0次

说明

4 个独立的 PSE 通道
符合 IEEE 802.3at Type 1 和 Type 2 标准
低功耗
- 每通道 0.25Ω 检测电阻
非常高可靠性的 4 点 PD 检测
- 两点施加电压
- 两点施加电流
高电容老式设备检测
1MHz I²C 兼容型串行控制接口
中跨超时定时器
支持两对和四对输出功率
可提供多种功率级
- LTC4266A-1: LTPoE++^™ 38.7W
- LTC4266A-2：LTPoE++ 52.7W
- LTC4266A-3：LTPoE++ 70W
- LTC4266A-4：LTPoE++ 90W
- LTC4266C：PoE 13W

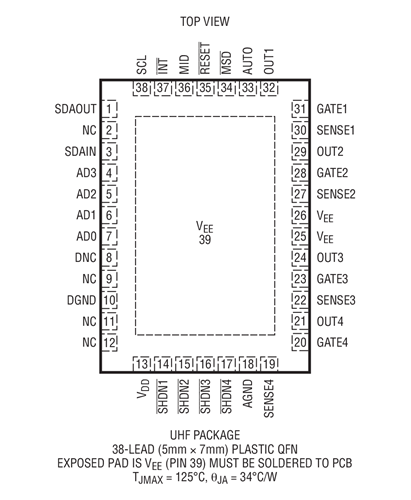

采用 38 引脚 5mm x 7mm QFN 封装

特性

LTC^®4266A 是一款四通道供电设备 (PSE) 控制器，能向一个兼容的 LTPoE++ 受电设备 (PD) 输送高达 90W 的 LTPoE++ 功率。一种专有的检测 / 分级方案实现了 LTPoE++ PSE 与 LTPoE++ PD 之间的相互识别，同时保持了与现有的 Type 1 (13W) 和 Type 2 (25.5W) PD 的兼容性及互操作性。LTC4266A 的特性集是受欢迎 LTC4266 的扩展集。这些 PSE 控制器具有低 R_ON 外部 MOSFET 和 0.25Ω 的检测电阻器，这些对于在 LTPoE++ 电流水平下保持尽可能低的热耗散特别重要。

LTC4266C 面向用于给 Type 1 (高达 13W) PD 供电的全自动 PSE 系统。

高级电源管理功能包括：14 位电流监视 ADC、DAC 可编程电流限值、以及预选端口的通用快速停机。只需一个免费许可证就能获得高级电源管理主机软件。PD 发现采用了一种专有的双模式 4 点检测机制，从而可确保针对 PD 误检测的超卓免疫力。LTC4266 包括一个可在高达 1MHz 频率下运作的 I²C 串行接口。

LTC4266 可提供多种功率级，允许输送 13W、25.5W、38.7W、52.7W、70W 和 90W 的 PD 功率。这些控制器采用 38 引脚 5mm x 7mm QFN 封装。

应用
