MAX5980

量产

四通道、IEEE 802.3at/af PSE控制器，用于以太网供电

TI德州仪器 MAX5980 产品介绍

2026-04-14 0次

说明

符合IEEE 802.3at/af标准
0.25Ω检流电阻
PSE应用中，可为每端口提供高达70W功率
9位端口电流和电压监测
I²C兼容，3线串口
支持单电源供电
为早期设备提供大电容侦测
支持直流负载移除检测

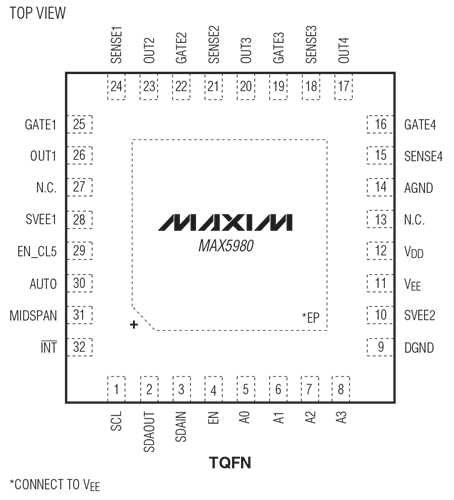

节省空间的32引脚TQFN (5mm x 5mm)功率封装

特性

MAX5980是一个四通道、供电设备(PSE)电源控制器，设计用于IEEE® 802.3at/af兼容PSE。器件提供用电设备(PD)侦测、分级、限流以及负载断开检测。器件支持自动工作和软件编程。器件还支持最新2级事件分级和大功率PD的5级检测和分级。采用单电源供电，能够为单个端口提供高达70W的功率(使能5级)，并为传统的PD设计提供大电容检测。

器件通过I²C兼容3线串口进行软件配置和编程，通过I²C接口随时提供端口的电流和电压读数。全面的可编程能力提高了系统设计灵活性，并提供现场诊断功能，满足各种非标准系统应用。

采用节省空间的32引脚TQFN (5mm x 5mm)功率封装，工作在扩展级(-40°C至+105°C)温度范围。

应用
