MAX5984

量产

单端口、40W、IEEE 802.3af/at PSE控制器，集成MOSFET

TI德州仪器 MAX5984 产品介绍

2026-04-14 0次

说明

兼容于IEEE 802.3af/at
高达40W的单端口PSE应用
集成0.5Ω功率MOSFET和检流电阻
2事件引脚选择(MAX5984A/MAX5984B)
PD检测和分级
为5级PD提供可编程限流
为传统设备提供大容量检测
具有直流/交流负载开路检测
电流折返、占空比控制限流
LED指示端口状态
直接快速关断控制

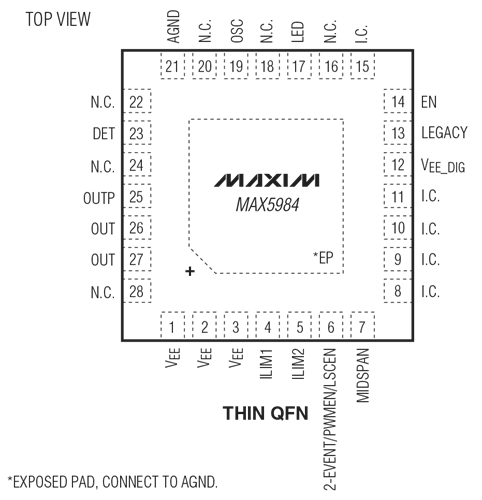

节省空间的28引脚TQFN (5mm × 5mm)封装

特性

MAX5984是一款单端口、供电设备(PSE)控制器，设计用于IEEE® 802.3af/at兼容PSE。这款器件提供用电设备(PD)的侦测、分级、限流以及直流/交流负载开路检测。MAX5984采用自主操作模式，无需任何软件编程，内部集成了功率MOSFET和检流电阻。器件支持新一代5级、2事件分级，用于侦测大功率PD。MAX5984为单个端口(5级使能)提供高达40W功率，并提供传统PD的大容量检测。

MAX5984具有输入欠压锁定(UVLO)、输入过压锁定、高温检测、启动过程的输出摆率限制以及LED状态指示。

MAX5984提供节省空间的28引脚TQFN (5mm x 5mm)功率封装，工作在扩展级(-40°C至+85°C)温度范围。
