TI德州仪器 LTC4274 产品介绍

2026-04-14 0次

说明

符合 IEEE 802.3at Type 1 和 Type 2 标准
0.34Ω 总通道电阻
- 每个端口的消耗功率为 130mW (在 600mA)
高级电源管理
- 8 位可编程电流限值 (I_LIM)
- 7 位可编程过载电流 (I_CUT)
- 快速停机
- 14.5 位端口电流 / 电压监视
- 两事件分级
非常高可靠性的 4 点 PD 检测：
- 两点施加电压
- 两点施加电流
高电容老式设备检测
与 LTC4259A-1 和 LTC4266 的软件兼容
1MHz I²C 兼容型串行控制接口
中跨延时定时器
可支持高于 25W 的专有功率级

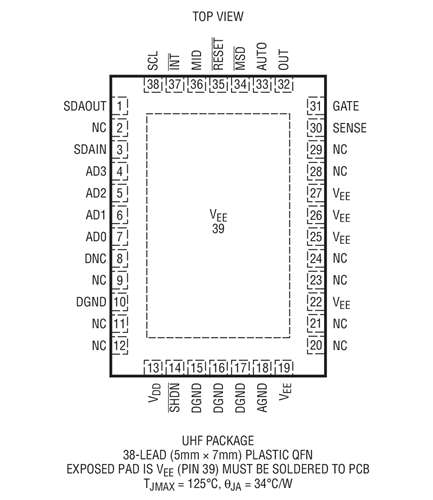

采用 38 引脚 5mm x 7mm QFN 封装

特性

LTC^®4274 是一款单通道供电设备控制器，专为在符合 IEEE 802.3 Type 1 和 Type 2 标准 (高功率) 的以太网供电系统中使用而设计。外部功率 MOSFET 增强了系统可靠性并最大限度地减小了通道电阻，从而削减了功耗并免除了增设散热器的需要，即使在 Type 2 功率级条件下也不例外。另外，外部功率组件还允许在非常高的功率级上使用，同时在其他方面依然保持与 IEEE 标准的兼容性。额定电压为 80V 的端口引脚提供了针对外部故障的坚固型保护。

LTC4274 拥有高级电源管理功能，包括：电流和电压回读以及可编程 I_CUT 和 I_LIM 门限。可用的 C 语言程序库简化了软件开发；一种任选的 AUTO 引脚模式提供了完全符合 IEEE 标准的独立型运作，而无需使用软件。专有的 4 点 PD 检测电路最大限度地减少了 PD 误检测，同时支持老式电话操作。利用内置的两事件分级能力和延时定时功能电路对中跨操作提供了支持。主机是通信通过一个 1MHz I²C 串行接口。

LTC4274 采用 5mm x 7mm QFN 封装，与同类竞争解决方案相比显著地缩减了板级空间。
