TI德州仪器 LTC4269-1 产品介绍

2026-04-14 0次

说明

符合 25.5W IEEE 802.3at (Type 2) 标准的 PD
内置先进的同步反激式控制器
- 隔离型电源效率 >92%
- 效率达 88% (包括二极管电桥和 Hot Swap^™ FET)
灵活的集成辅助电源支持
优质的 EMI 性能
坚固型 100V 0.7Ω (典型值) 集成热插拔 (Hot Swap) MOSFET
IEEE 802.3at 高功率可用的指示器
集成特征电阻器和可编程分级电流
欠压、过压和热保护
具自动再起动功能的短路保护
可编程软起动和开关频率
互补的电源良好指示器
耐热性能增强型 7mm x 4mm DFN 封装

特性

LTC^®4269-1 是一款集成受电设备 (PD) 控制器和开关稳压器，拟用于高功率 IEEE 802.3at 和 802.3af 应用。LTC4269-1 面向功率范围为 10W 至 25W 的高效率、单输出和多输出应用。通过支持由 IEEE 所定义的单事件和两事件分级，LTC4269-1 可以在众多的产品配置中使用。

LTC4269-1 同步、电流模式、反激式控制器可在单个转换级中产生多个电源轨，从而在提供最高系统效率的同时保持了对所有输出的严格稳压。LTC4269-1 运用了凌力尔特的专利 No-Opto (无光隔离器) 反馈拓扑结构，以在无需增设光隔离器电路的情况下提供完整的 IEEE 802.3 隔离。一种真正的软起动功能实现了所有输出电压的平缓斜坡上升。

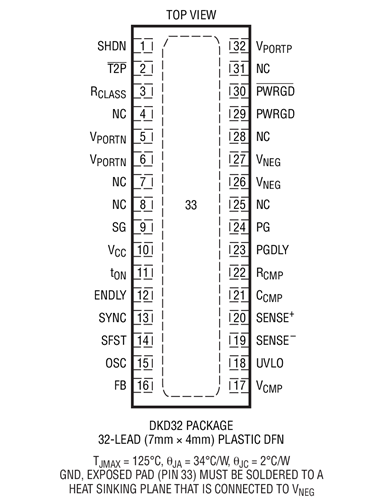

凌力尔特所有的 PD 解决方案都包括一个停机引脚，旨在提供灵活的辅助电源选项。LTC4269-1 能够接受从 18V 至 60V 的适配器电压，并支持 PoE 或辅助电源支配选项。LTC4269-1 采用节省空间的 32 引脚 DFN 封装。
