TI德州仪器 LTC4263-1 产品介绍

2026-04-14 0次

说明

30W PSE 输出功率
符合 IEEE 802^®.3af 标准
采用 56V 单工作电源
全自主型运作 (未采用微控制器)
具热保护功能的内部 MOSFET
利用内部检测电阻器实现了精准的涌入电流控制
旨在实现噪声免疫力的强制电流 PD 检测
AC 和 DC 断接检测
老式 PD 检测
可靠的短路保护
用于中跨 PSE 的引脚可选延时检测
LED 驱动器负责指示端口接通并使状态代码闪烁

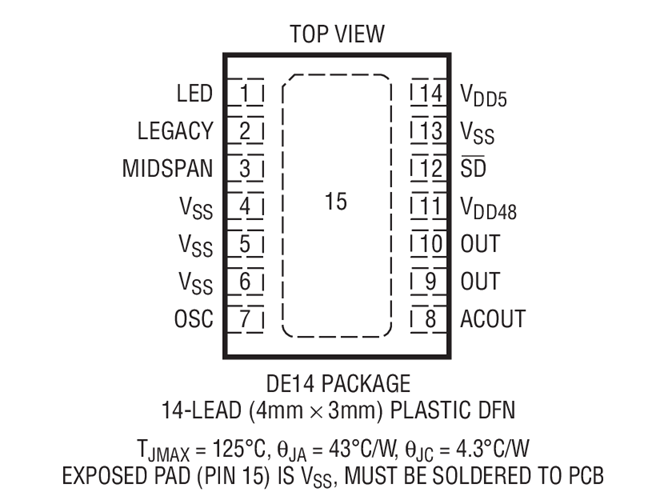

采用小型 14 引脚 4mm x 3mm DFN 封装

特性

LTC^®4263-1 是一款供以太网供电系统之用的高功率、单通道 PSE 控制器。内部电流限制和短路保护功能专为提供高达 30W 的 PSE 输出功率 (用于诸如 WAP、安全摄像机和 RFID 阅读器等具有高功率需求的 PoE 应用) 而设计。

LTC4263-1 包括符合 IEEE 802.3af 标准的 PD 检测电路以及可选的 AC 和 DC 断接检测功能，从而在传统的 IEEE 802.3af 系统以及专有、高功率应用中实现了无缝操作。LTC4263-1 简化了 PSE 实现方案，只需单个电源和少量的无源支持元件。内置控制算法在无需使用微控制器的情况下提供了完整的 PSE 功能，而内置的折返和热停机电路则提供了全面的故障保护。一个 LED 引脚用于指示端口的状态，而且，可以针对端点或中跨操作来配置延迟检测定时。

LTC4263-1 采用小型 14 引脚 4mm x 3mm DFN 封装。
