TI德州仪器 MAX5940D 产品介绍

2026-04-14 0次

说明

完全集成的IEEE 802.3af PD接口
PD检测和可编程的分类签名
检测期间低于10µA的漏电流偏差
集成的MOSFET用于隔离和浪涌电流限制
90V绝对最大额定值(MAX5940C/MAX5940D)
栅极输出允许外部控制内部隔离MOSFET
可编程的浪涌电流控制
可编程的欠压琐定功能(仅MAX5940B/MAX5940D)
宽UVLO滞回适应双绞线电缆电压降
PGOOD//PGOOD输出启动下游DC-DC转换器
-40°C至+85°C工作温度范围

特性

MAX5940A/MAX5940B/MAX5940C/MAX5940D为用电设备(PD)提供完整的接口功能，遵从IEEE® 802.3af标准，用于以太网供电系统中。MAX5940A/MAX5940B/MAX5940C/MAX5940D为PD提供带有检测签名、分类签名和带可编程浪涌电流控制的集成隔离开关。该类器件还具有供电模式、宽滞回的欠压锁定(UVLO)功能，和供电正常状态指示。MAX5940A/MAX5940B具有80V的最大绝对额定值，MAX5940C/MAX5940D的最大绝对额定值为90V。

集成的MOSFET在检测和分类期间提供PD隔离。MAX5940A/MAX5940B/MAX5940C/MAX5940D在检测阶段保证漏电流偏差低于10µA。可编程的电流限制确保在上电时不会出现高浪涌电流。该类器件具有电源模式UVLO，带有宽滞回和长抗尖峰脉冲时间功能，补偿了双绞线电缆阻抗上的电压降，且保证在检测、分类和上电/断电状态转换过程中不出现瞬间脉冲干扰。

MAX5940A/MAX5940C提供高电平有效(PGOOD)的漏极开路输出和固定的UVLO门限。MAX5940B/MAX5940D提供高电平(PGOOD)有效和低电平(/PGOOD)有效的输出，且具有可调的UVLO门限，以及符合802.3af标准的缺省值。所有器件可以配合外部二极管桥，也可以不使用二极管桥。

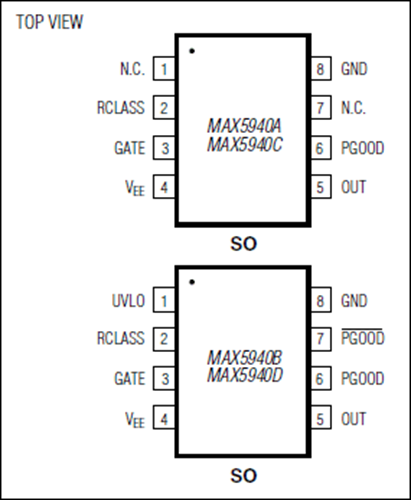

MAX5940A/MAX5940B/MAX5940C/MAX5940D采用8引脚SO封装，工作在-40°C至+85°C的扩展级温度范围内。
