TI德州仪器 MAX5941B 产品介绍

2026-04-14 0次

说明

供电设备接口
- 完全集成的符合IEEE 802.3af标准的PD接口
- PD检测和可编程分类签名
- 检测期间的漏电流偏差小于10µA
- 完整的MOSFET用于隔离和限制浪涌电流
- 栅极输出允许外部控制内部隔离FET
- 可编程的浪涌电流控制
- 可编程的欠压锁定
PWM控制器
- 宽输入范围：18V至67V
- 电流模式控制
- 前沿消隐
- 内部校准的275kHz ±10%振荡器
- 软启动

特性

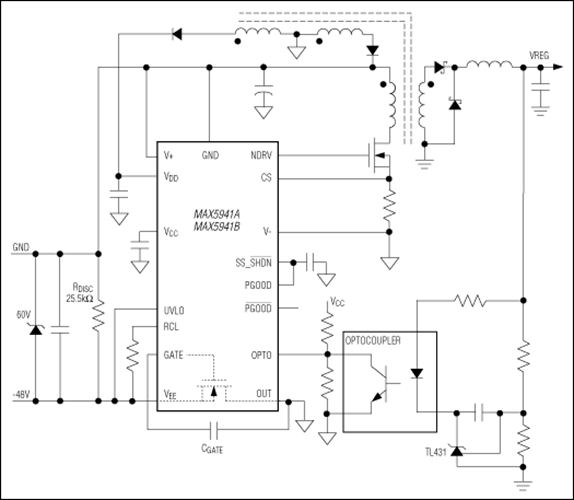

MAX5941A/MAX5941B为以太网供电(PoE)系统中的供电装置(PD)集成了完整的电源IC。MAX5941A/MAX5941B提供PD接口和紧凑的DC-DC PWM控制器，尤其适合于隔离或非隔离设计中的反激和正激转换器。

MAX5941A/MAX5941B PD接口符合IEEE® 802.3af标准，提供带有检测签名、分类签名的PD，以及带可编程浪涌电流控制的集成隔离开关。该类器件还具有供电模式、宽滞回的欠压锁定(UVLO)功能，和供电正常状态指示。

MAX5941A/MAX5941B还集成了实现DC-DC固定频率隔离电源所需的全部组合部件。该类器件为电流模式控制器，带有集成的高压启动电路，尤其适合于电信/工业电压范围的隔离电源。高压启动电路允许PWM控制器在启动时直接从18V至67V输入电源获得电源。转换频率为内部校准到275kHz ±10%，从而减少了磁性和滤波器元件。MAX5941A允许85%的工作占空比，可用来实现反激转换器。MAX5941B将工作占空比限制到50%以内，可用在单端正激转换器。MAX5941A/MAX5941B专为PD之前带或不带外部二极管整流桥的应用而设计。

MAX5941A/MAX5941B采用16引脚SO封装。
