LTC4257

推荐新设计使用

IEEE 802.3af PD 以太网供电接口控制器

TI德州仪器 LTC4257 产品介绍

2026-04-14 0次

说明

用于 IEEE 802.3af^® 受电设备 (PD) 的完整电源接口端口
片内 100V、400mA 功率 MOSFET
精准的输入电流限值
片内 25k 特征电阻器
可编程分级电流 (Class 0 至 4)
欠压闭锁
智能型热保护
电源良好信号

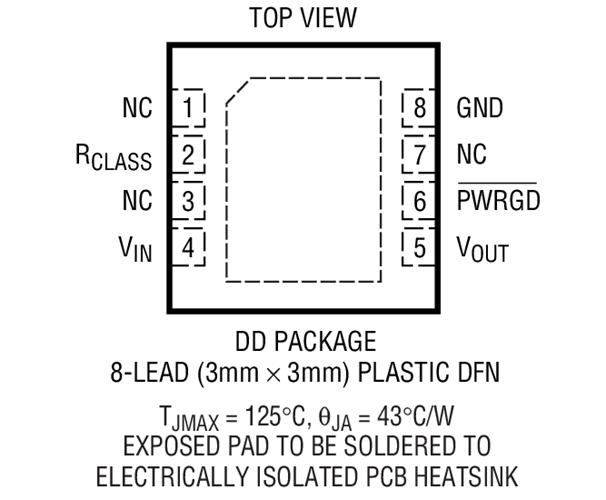

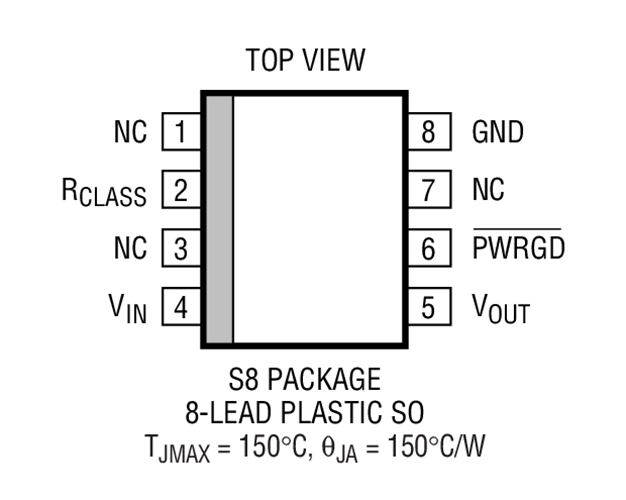

采用 8 引脚 SO 封装和扁平 (3mm x 3mm) DFN封装

特性

LTC^®4257 为在 IEEE 802.3af 以太网供电 (PoE) 系统中工作的器件提供了完整的签名和电源接口功能。LTC4257 通过将 25k 特征电阻器、分级电流源、具热折返的输入电流限制电路、欠压闭锁以及电源良好信号传输功能全部集成在一个 8 引脚封装中而使受电设备 (PD) 设计得以简化。通过采用一个片内高电压功率 MOSFET，LTC4257 不仅能够为系统设计师降低成本，还可节省电路板的占用空间。

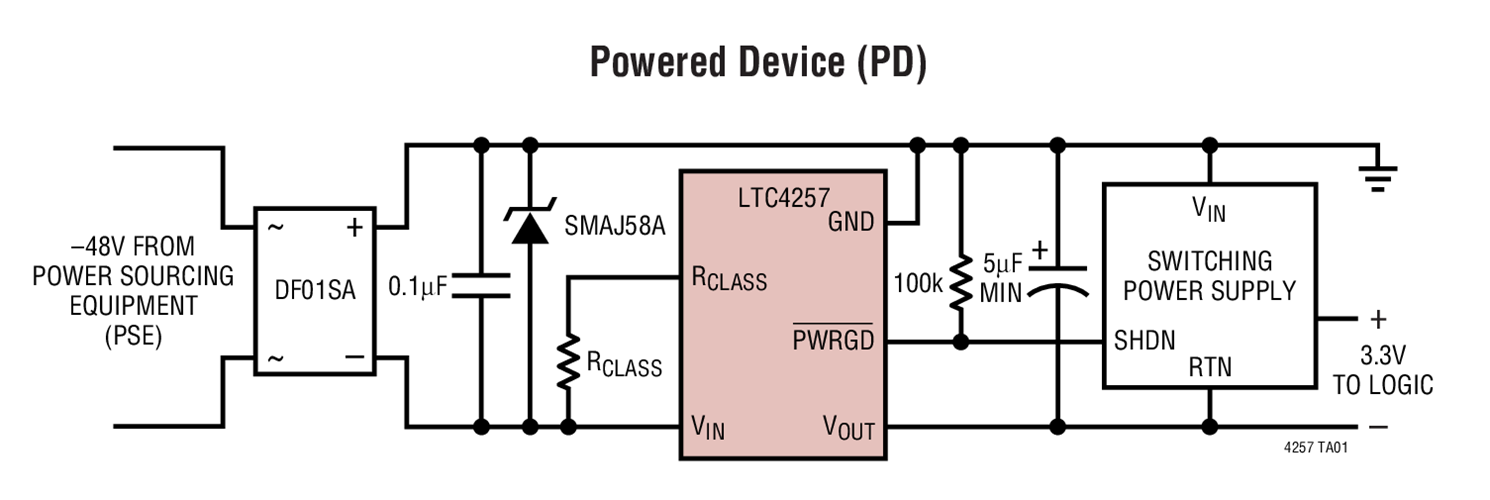

LTC4257 能够直接与凌力尔特的各种 DC/DC 转换器产品相连，以便为 IP 电话、无线接入点及其他 PD 提供一种具成本效益的电源解决方案。另外，凌力尔特还凭借四通道网络电源控制器提供了面向供电设备 (PSE) 应用的解决方案。

LTC4257 采用 8 引脚 SO 封装和扁平 (3mm x 3mm) DFN封装。
