TI德州仪器 LT4322 产品介绍
2026-04-14
0次
说明
- 在整流器应用中使用 N 通道 MOSFET 取代整流二极管

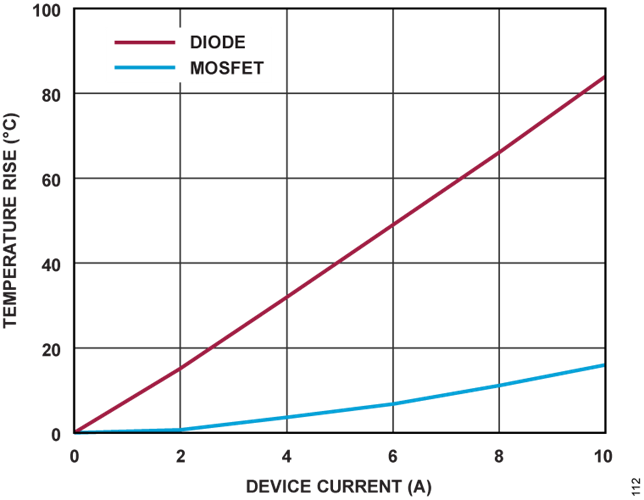

- 最大程度提高功效比，消除热设计问题
- 25mV 低正向电压降
- 宽工作电压范围：9V 至 >500V
- 宽工作频率范围：直流至 100kHz
- 为外部 N 通道 MOSFET 驱动器提供 12V 稳压栅极驱动
- 8 引脚 MSOP 和 8 引脚 3mm x 3mm 可湿性侧面 DFN 封装
特性
LT4322 是一款浮点有源整流器控制器，用于驱动外部的 N 通道 MOSFET 来取代整流二极管。该控制器主要用于交流应用，可在直流到 100kHz 的输入电源频率范围内工作。在输入交流波形的每个周期内，外部 N 通道 MOSFET 栅极会获得增强，以提供相当于 25mV 的低二极管正向电压降。由此产生的功率损耗减少消除了热设计问题和昂贵的散热器，从而大大缩小了 PC 板面积。
通过添加一个高压耗尽型 N 通道 MOSFET，该控制器能够在极高的输出电压下工作，仅会受到两个外部 MOSFET 的电压等级限制。在交流应用中，集成式 LDO 可提供所需的栅极驱动电压，以将外部 MOSFET 完全启动。快速的高电流栅极驱动器可最大程度降低高输入频率下的反向电流瞬变。
应用
- 单相、3 相和 6 相桥式整流器
- 汽车发电机桥式整流器
- 离线有源桥式整流器
- 3 相飞机电源
- 具有反向阻断的高压直流二极管“或“
