TI德州仪器 LT8673 产品介绍

2026-04-14 0次

说明

反向输入保护可达 -40V
与肖特基二极管相比，改进了性能
功耗降低 > 90%
压降降至 20mV
超快瞬态响应

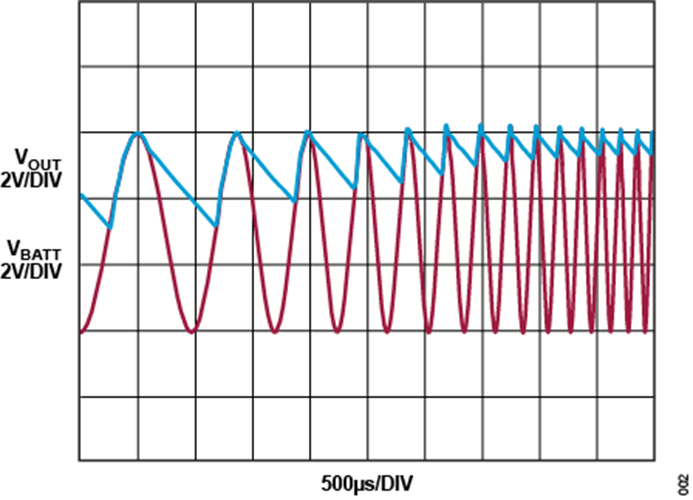

- 整流 6V_P-P 高达 50kHz
- 整流 2V_P-P 高达 100kHz
宽工作电压范围：3V 至 42V
两个用于冷启动检测的集成式比较器
- 可编程去毛刺滤波器
- 专用使能引脚 (ENR)

电压监控保护引脚
55μA 低工作静态电流
3.8μA 低关断电流
精确的 1.2V 使能引脚阈值
小型 20 引脚 3mm x 4mm 可润湿侧翼方形扁平无引脚 (QFN) 封装
通过 AEC-Q100 汽车应用认证

特性

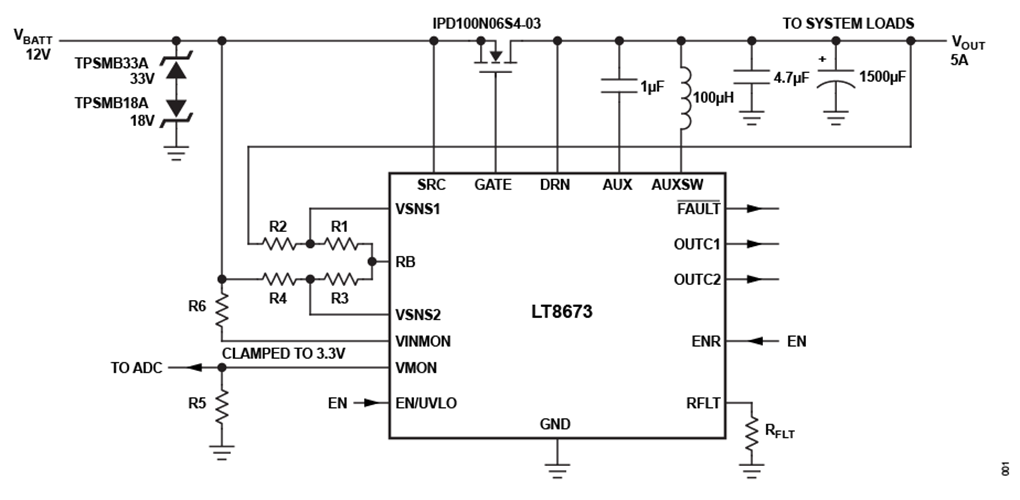

LT8673 是一款用于反向输入保护的有源整流器控制器，集成了两个带有可编程毛刺抑制滤波器的低 I_Q 独立比较器，用于冷启动脉冲检测，还包含两个电压监控保护引脚，以使用外部电阻分压器和 ADC（模数转换器）安全地检测电池电压。高度集成的比较器和有源整流器解决方案大大简化了物料清单 (BOM)，并缩小了印刷电路板 (PCB) 面积。该控制器驱动一个外部 N 通道金属氧化物半导体场效应晶体管 (MOSFET)，以取代肖特基功率二极管。其静态电流非常低，可提供快速瞬态响应，即使汽车应用中存在高达 100kHz 的交流输入信号，也可满足其严苛的要求。对这些信号进行整流时，在外部 MOSFET 上产生的功耗极少，从而简化了 PCB 上的热管理。

LT8673 解决方案的压降仅为 20mV，放宽了冷启动和启停期间的最低输入电压要求，因而可实现更简单、更高效的电路。如果输入电源发生故障或短路，快速关断功能可充分抑制反向电流瞬变。此外还提供关断模式，可将静态电流降至 3.8μA。

集成式辅助升压稳压器可提供将外部 MOSFET 完全导通所需的升压电压。如果外部 FET 尚未准备好承受负载电流，则 FAULT 引脚会发出信号。
