TI德州仪器 LT8672 产品介绍

2026-04-14 0次

说明

AEC-Q100通过汽车应用认证
反向输入保护可达-40V
与肖特基二极管相比，改进了性能
- 将功耗降低>90%
- 将压降降至20mV

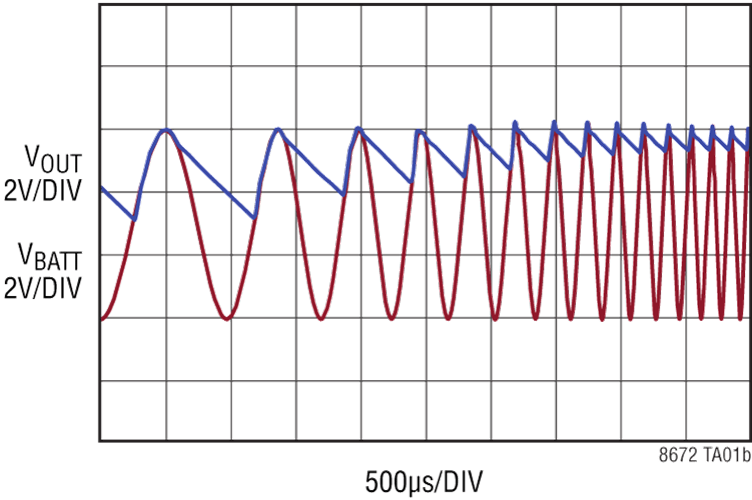

超快瞬态响应
- 整流6VP-P高达50kHz
- 整流2VP-P高达100kHz

宽工作电压范围：3V至42V
工作模式下的低20µA静态电流
低3.5µA关断电流
精确的1.21V使能引脚阈值

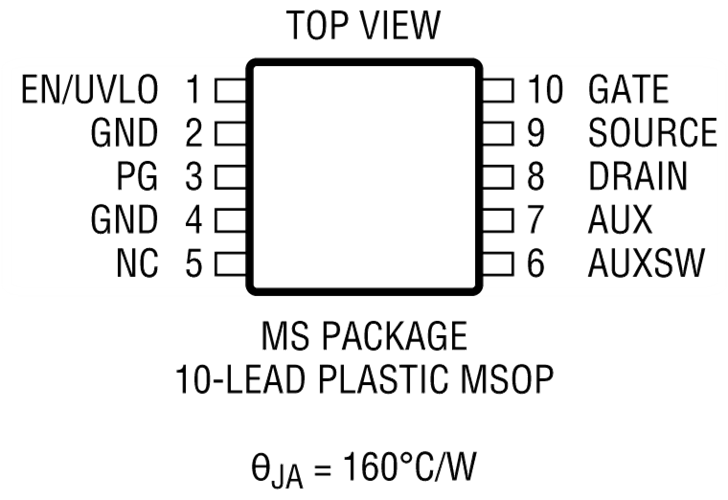

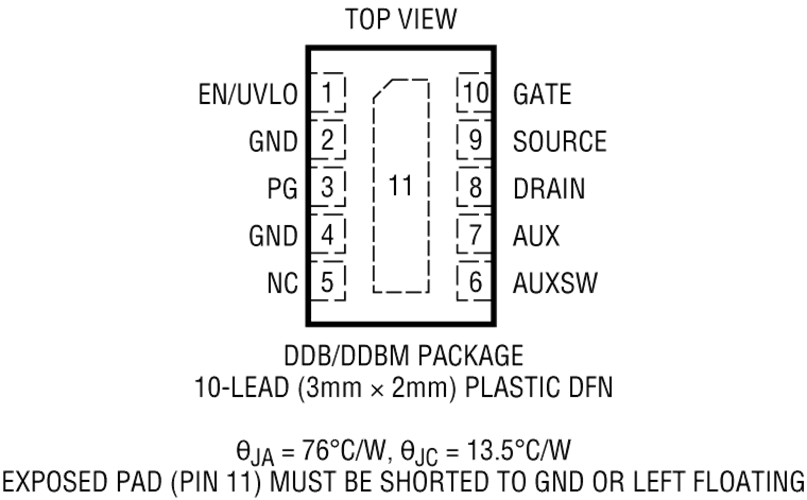

小型10引脚MSOP封装、10引脚3mm × 2mm DFN封装和3mm × 2mm侧可湿DFN封装

特性

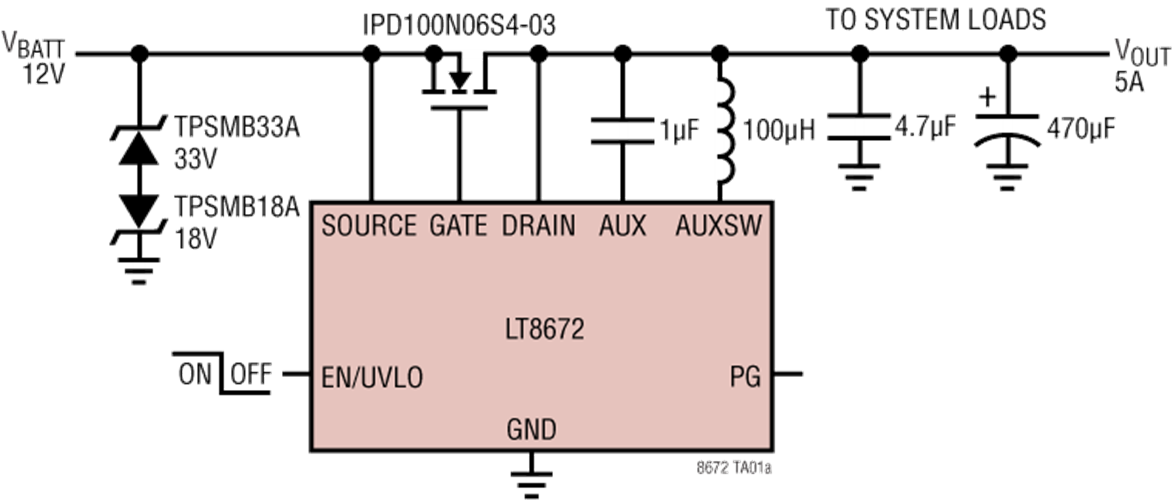

LT^®8672 是用于反向输入保护的有源整流器控制器。该器件驱动一个外部 N 沟道 MOSFET 以取代一个功率肖特基二极管。其非常低的静态电流和快速瞬态响应可满足存在高达 100kHz AC 输入信号之汽车应用中的严苛要求。对这些信号进行整流时在外部 FET 上产生的功耗极少，从而简化了 PCB 上的热管理。

由于压降仅为 20mV，因此 LT8672 解决方案放宽了冷车发动和软启动期间的最小输入电压要求，因而可实现较简单和效率更高的电路。如果输入电源发生故障或短路，则快速关断可较大限度地抑制反向电流瞬变。这款器件提供了一种停机模式，用于把静态电流减小至 3.5μA。

一个集成的辅助升压稳压器提供所需的升压电压以完全接通外部 FET。一个电源良好引脚在外部 FET 准备好接受负载电流时发出指示信号。
