TI德州仪器 LTC3118 产品介绍
2026-04-14
0次
说明
- 集成型高效率双路输入 PowerPath™ 和降压-升压型 DC/DC 转换器
- 理想二极管或优先级 VIN 选择模式
- VIN1 和 VIN2 范围：2.2V 至 18V
- VOUT 范围：2V 至 18V
- 任一 VIN 可以高于、低于或等于 VOUT
- 可在 2A 产生 5V (对于 VIN > 6V)
- 1.2MHz 低噪声固定频率操作
- 电流模式控制
- 全内部 N 沟道 MOSFET
- 引脚可选的 PWM 或突发模式 (Burst Mode®) 操作
- 准确、独立的 RUN 引脚门限
- 效率高达 94%
- VIN 和 VOUT 电源良好指示器
- IQ 在睡眠模式为 50μA，在停机时则为 2μA

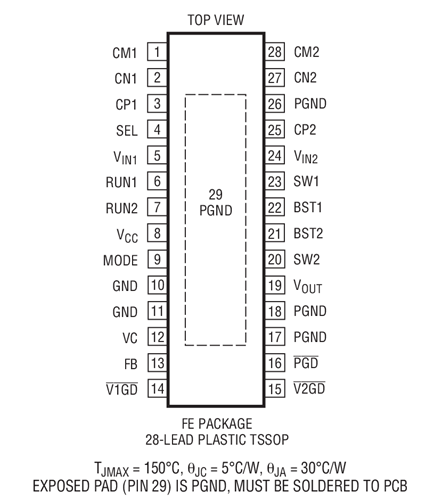

- 4mm x 5mm 24 引脚 QFN 封装或 28 引脚 TSSOP 封装
特性
LTC®3118 是一款双路输入、宽电压范围同步降压-升压型 DC/DC 转换器，其具有一种智能、集成型、低损耗电源通路 (PowerPath) 控制功能。独特的电源架构可在从输入电源至一个高于、低于或等于输入的可编程输出电压范围内实现高效运作。高达 18V 的电压能力提供了针对多种应用和电源的灵活性和电压裕量。
LTC3118 采用一种低噪声、电流模式架构和一个固定的 1.2MHz PWM 模式频率，从而较大限度地缩减了解决方案占板面积。如欲在轻负载条件下实现高效率，则可选择自动突发模式操作，在睡眠模式中仅消耗 50μA 的静态电流。
系统级特性包括理想二极管或 VIN 优先级模式、VIN 和 VOUT 电源良好指示器、准确的 RUN 比较器 (以设置独立的 UVLO 门限)、以及停机模式中的输出断接功能。其他特点包括 2μA 停机电流、短路保护、软起动、电流限制和热过载保护功能。
LTC3118 可提供耐热性能增强型 24 引脚 4mm x 5mm QFN 封装和 28 引脚 TSSOP 封装。
应用
- 具有多种输入电源的系统
- 后备电源系统
- 墙上适配器或锂离子电池输入至 5VOUT
- 用于提供备用电源的电池或超级电容器输入
- 取代二极管 “或” 设计以实现更高的效率、灵活性和性能
