TI德州仪器 ADP1190A 产品介绍
2026-04-14
0次
说明
- 低输入电压范围：
1.4 V至3.6 V - 负载开关
低RDSON_L：65 mΩ（3.6 V时）
连续工作电流：500 mA - 4个SPST常开信号开关
RDSON_S：3 Ω（1.8 V时） - 内部电荷泵提供恒定信号开关RDSON
- 输出放电电阻(RDIS)： 215 Ω（负载开关的输出端，以及每个模拟信号开关的输出）
- 内置用于控制逻辑的电平转换器，兼容1.2 V逻辑
- 超低关断电流：
0.7 µA - 12引脚、1.2 mm × 1.6 mm x 0.5 mm、0.4 mm间距超小型WLCSP封装
特性

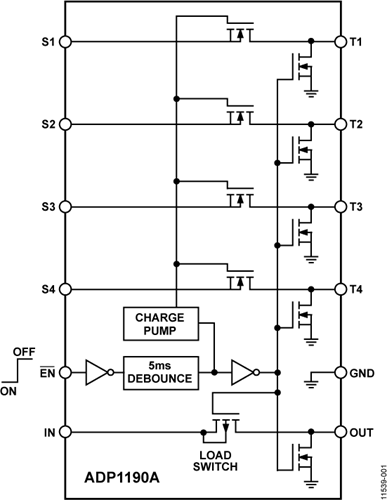

ADP1190A是一款带4个信号开关的集成高端负载开关，采用1.4V至3.6V电源供电。同时还提供电源域隔离，以延长电池寿命。 该负载开关为一个低导通电阻P沟道MOSFET，支持最高500 mA的连续负载电流，功率损耗极小。 另外集成4个常开3Ω单刀单掷(SPST)信号开关，由电荷泵进行控制。

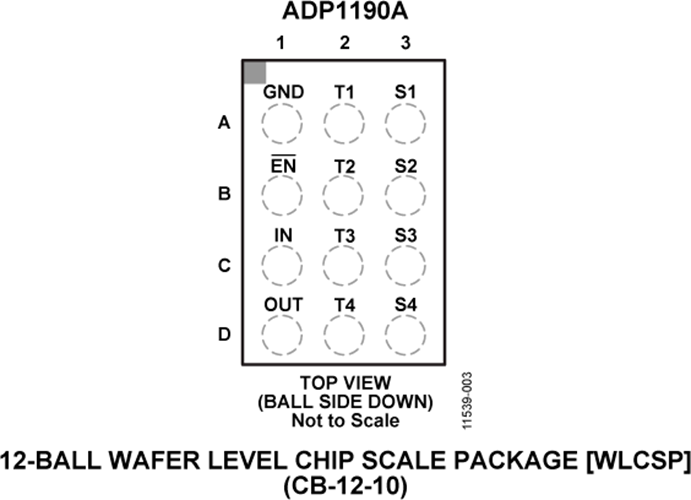

除了出色的工作性能外，ADP1190A占用的印刷电路板(PCB)空间极小，面积不到1.92 mm2，高度仅0.50 mm。ADP1190A采用1.2 mm × 1.6 mm × 0.5 mm、12引脚、0.4 mm间距、超小型WLCSP封装。
应用
- 移动电话
- SIM卡断开开关
- 数码相机和音频设备
- 便携式和电池供电设备
