TI德州仪器 ADP196 产品介绍
2026-04-14
0次
说明
- 低RDSON:10 mΩ (WLCSP)或27 mΩ (LFCSP)
- 宽输入电压范围：
1.8 V至5.5 V - 快速输出放电(QOD)电路(ADP196-01)
- 连续工作电流：3 A (70℃)
- 1.2 V逻辑兼容使能输入
- 低静态电流：25 µA (VIN = 1.8 V)
- 低静态电流：
VIN = 5.5 V - 过温和过流保护
- 超低关断电流：<1 μA

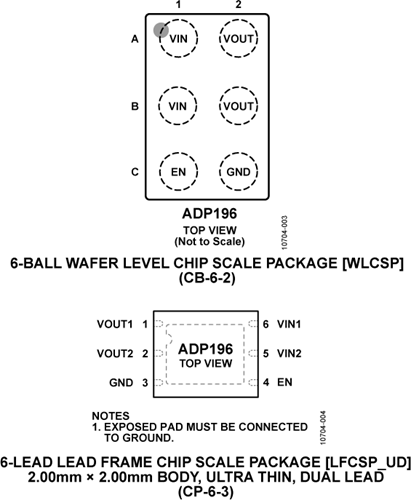

- 超小型1.0 mm × 1.5 mm、0.5 mm间距6引脚WLCSP封装
- 小型2.0 mm × 2.0 mm × 0.55 mm、0.65 mm间距、6引脚LFCSP封装
特性

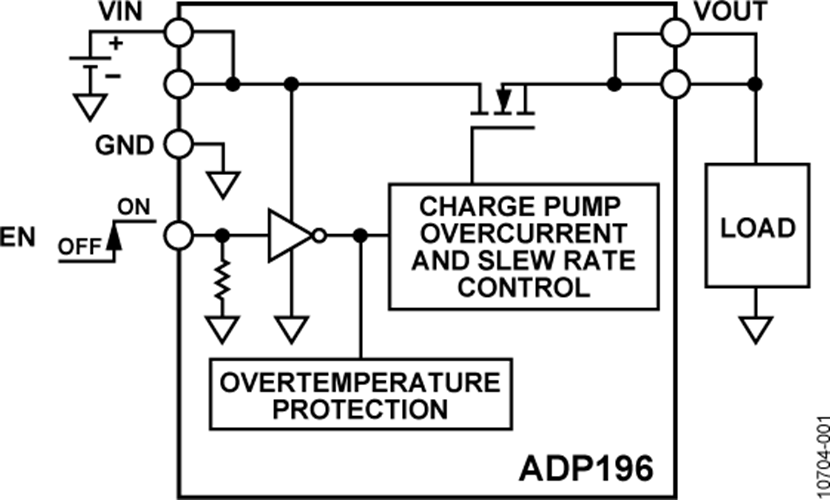

ADP196是一款高端负载开关，采用1.8 V至5.5 V电源供电。该负载开关可提供电源域隔离，有助于延长电池工作寿命。它内置一个低导通电阻N沟道MOSFET，支持3 A以上的连续电流，功率损耗极小。此外， RDSON 恒定，与VIN电压无关。ADP196具有25 μA的低静态电流和超低关断电流，因此非常适合电池供电的便携式设备使用。借助内置的使能逻辑电平转换器，ADP196可兼容多种处理器和GPIO控制器。
如果结温超过125°C，过温保护电路就会激活，保护ADP196本身及下游电路免受损害。过流保护通过恒定的电流限制提供。
ADP196-01集成一个内部快速输出放电电路，用于在其输出禁用时让输出电容放电。
ADP196采用WLCSP封装，占用的印刷电路板(PCB)空间极小，面积不到1.5 mm2，高度仅0.60 mm。
ADP196采用超小型1.0 mm × 1.5 mm、0.5 mm间距、6引脚WLCSP封装和2.0 mm × 2.0 mm × 0.55 mm、0.65 mm间距、6引脚LFCSP封装。
应用
- 移动电话
- 数码相机和音频设备
- 便携式和电池供电设备
- 光纤网络模块SFP、SFP+、XFP、CFP的浪涌控制
