说明

从三个输入中选择优先级较高的电源
可隔离反向和交叉传导电流
宽工作电压范围：2.5V至36V
可针对电池反接提供–42V保护
快速切换可有效减少输出压降
低工作电流：28μA

低于V_OUT的电源提供小于1μA的电流
1.5%输入过压/欠压保护
可调过压/欠压迟滞
P沟道MOSFET栅极保护钳位
可级联以支持更多的输入电源

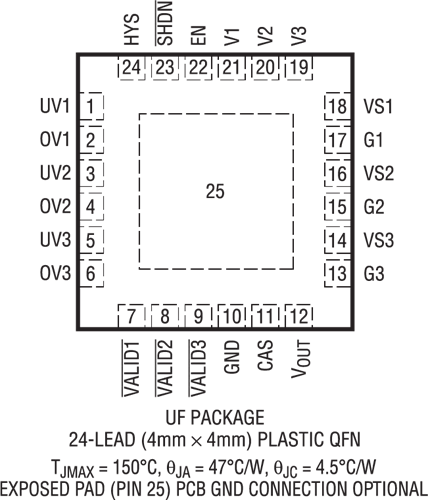

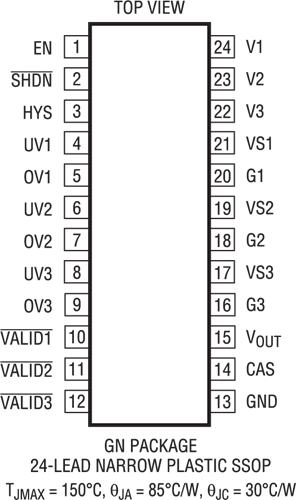

24引脚窄体SSOP和4mm × 4mm QFN封装

特性

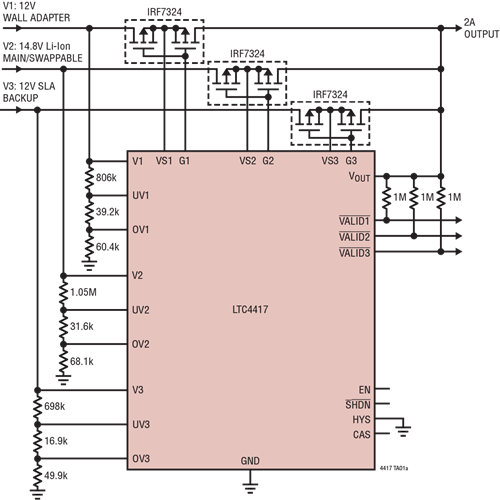

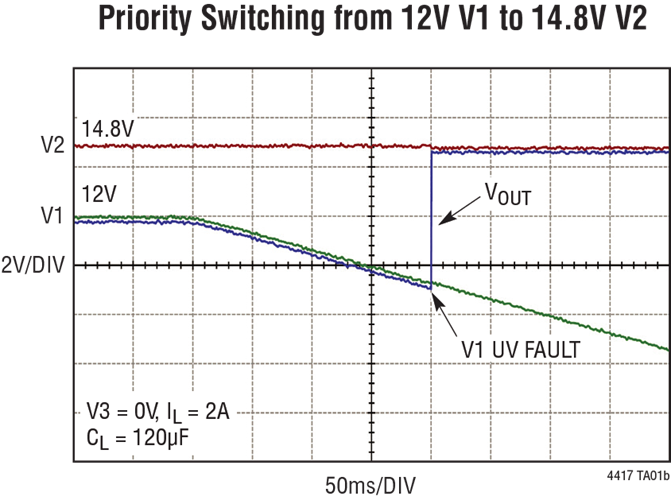

LTC4417 可根据优先级将三个有效电源之一连接至一个公共输出。优先级由引脚分配来确定，V1 被分配了较高的优先级，而 V3 则为较低的优先级。当某个电源的电压连续处于其过压 (OV) 或欠压 (UV) 窗口之内的时间至少为 256ms 时，此电源就被定义为“有效”。假如优先级较高的有效输入脱离了 OV/UV 窗口，则立即将该通道断接，并把优先级次高的有效输入连接至公共输出。可以将 2 个或更多的 LTC4417 级联起来以在多于 3 个输入之间提供切换。

LTC4417 内置了快速非重叠开关电路以防止发生反向和交叉传导，同时尽量地减少电压降。栅极驱动器包括一个 6V 箝位以保护外部 MOSFET。一种受控的输出斜坡特性可较大限度地减小启动浪涌电流。当输入电源处于其 OV/UV 窗口之内的持续时间达到 256ms 时，漏极开路 VALID 输出将发出指示信号。
