TI德州仪器 LTC3226 产品介绍

2026-04-14 0次

说明

1x / 2x 多模式充电泵超级电容器充电器
自动电池电量平衡
理想二极管主 PowerPath^™ 控制器 (V_IN 至 V_OUT)
内部 2A LDO 后备电源 (CPO 至 V_OUT)
主模式 / 后备模式自动切换
输入电压范围：2.5V 至 5.5V
可编程 SCAP 充电电压
可编程输入电流限值 (最大值为 315mA)
无负载 I_VIN = 55μA (典型值)

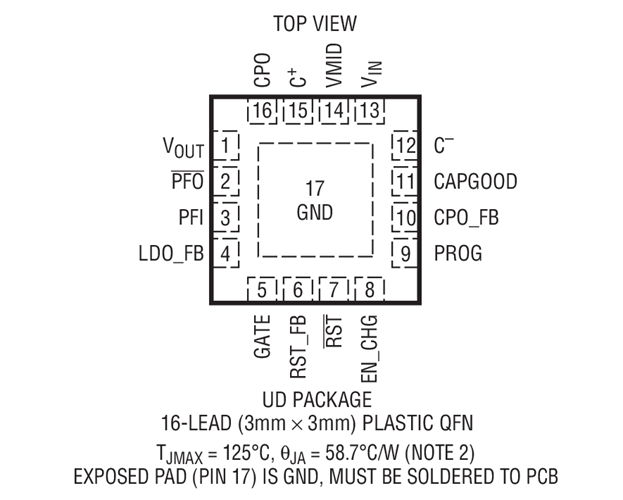

扁平、16 引脚 3mm x 3mm QFN 封装

特性

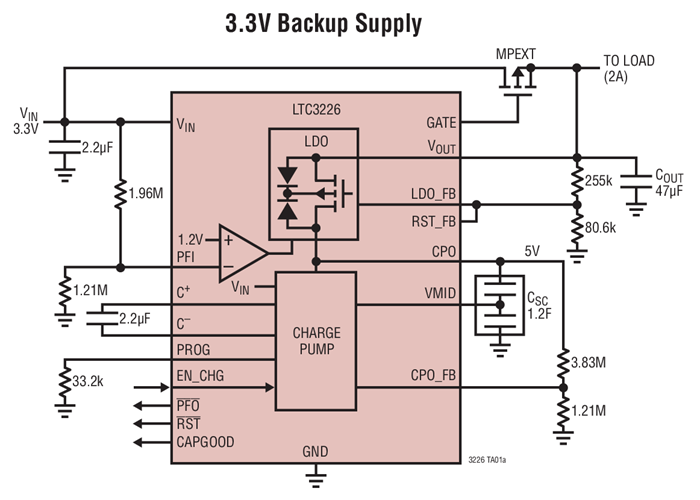

LTC^®3226 是一款两节串联超级电容器充电器，具有一个后备的 PowerPath 控制器。该器件包括一个具可编程输出电压的充电泵超级电容器充电器、一个低压差稳压器和一个用于在标准模式与后备模式之间切换的电源故障比较器。

恒定输入电流超级电容器充电器专为依靠一个 2.5V 至 5.3V 输入电源把两个串联的超级电容器充电至一个可利用电阻器设置的输出电压而设计。充电器的输入电流限值由一个外部电阻器设置为高达 315mA。

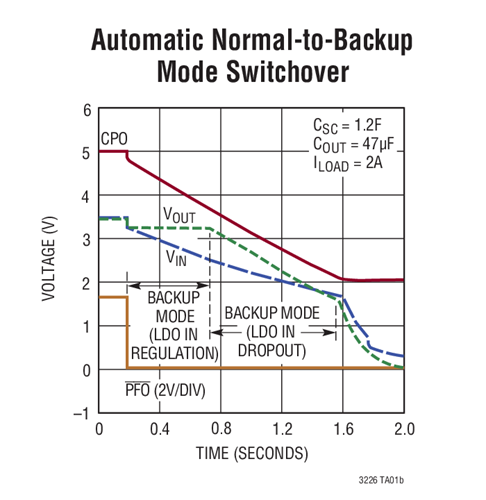

内部后备 LDO 由超级电容器供电，并可提供高达 2A 的峰值输出电流和一个可调的输出电压。当输入电源降至电源故障门限以下时，LTC3226 将自动进入一种后备状态 (在该状态中，超级电容器通过 LDO 给输出供电)。输入电源的电源故障电压电平利用一个外部电阻分压器来设置。

低输入噪声、低静态电流和紧凑的占板面积使 LTC3226 成为小型电池供电应用的理想选择。内部电流限制和热停机电路则使该器件能够安全承受从 PROG 或 CPO 引脚至地的持续短路。
