TI德州仪器 LTC4414 产品介绍

2026-04-14 0次

说明

专为驱动大 QG PFET 而设计
电源“或”二极管的非常低损耗型替代方案
3.5V 至 36V AC/DC 适配器电压范围
极少的外部组件
DC 电源之间的自动切换
低静态电流：30µA
3V 至 36V 电池电压范围
电池反向保护
MOSFET 栅极保护箝位
手动控制输入
节省空间的 8 引脚 MSOP 封装

特性

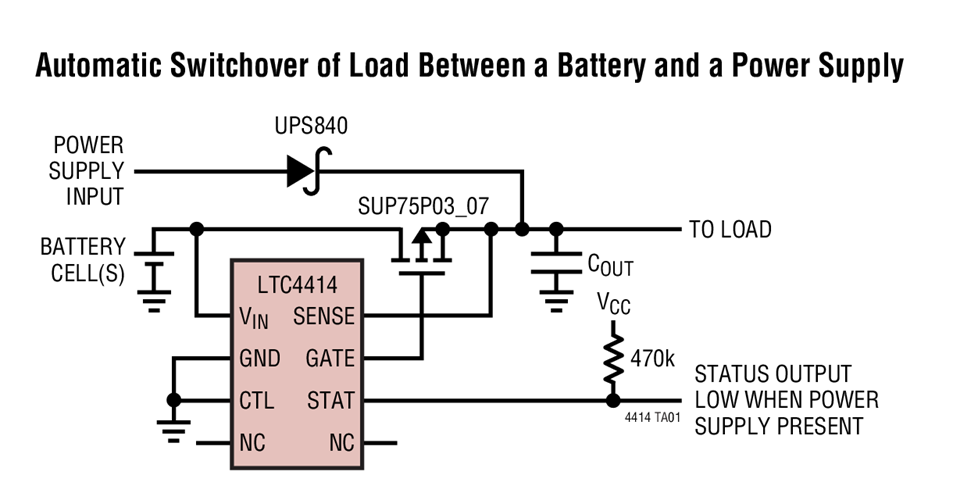

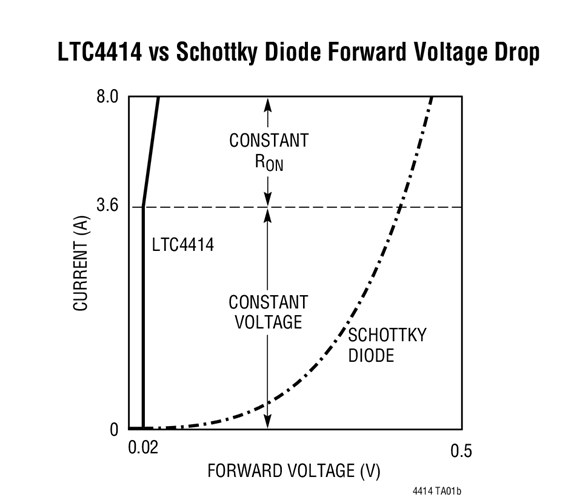

LTC^®4414 控制一个外部 P 沟道 MOSFET，以造就一种用于电源切换的近理想型二极管功能。这实现了多个电源的高效“或”操作，旨在延长电池的使用寿命和减少自发热。当导通时，MOSFET 两端的压降通常为 20mV。对于那些采用了一个交流适配器或其它辅助电源的应用，当辅助电源接入时，负载将自动地与电池断接。可通过两个或更多 LTC4414 的互连来实现多个电池之间的切换或由单个充电器来对多个电池进行充电。

LTC4414 的宽电源工作范围支持采用 1 至 8 节串联锂离子电池来提供工作电源。低静态电流 (典型值为 30µA) 与负载电流无关。栅极驱动器包括一个用于 MOSFET 保护的内部电压箝位。

当检测到一个辅助电源时，可采用 STAT 引脚来使能一个辅助 P 沟道 MOSFET 电源开关。该引脚还可被用于在接入了一个辅助电源时向微控制器发出指示信号。控制 (CTL) 输入使得用户能够强制关断主 MOSFET 并将 STAT 引脚置于低电平。

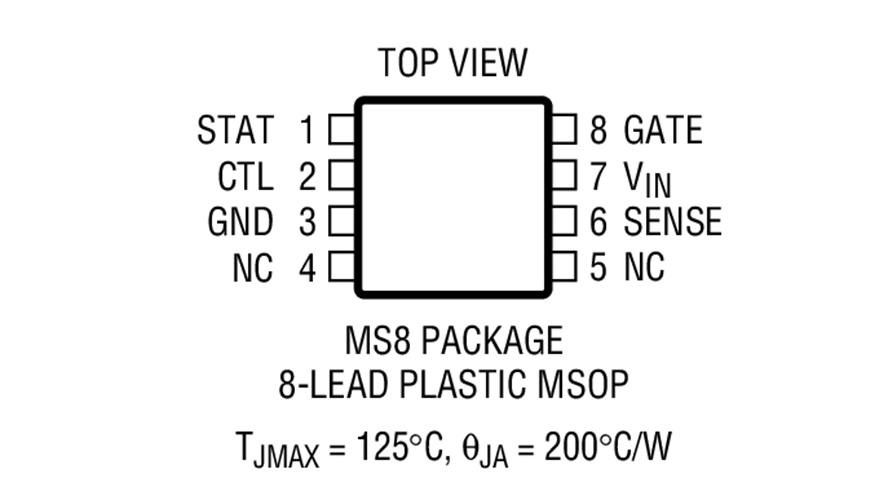

LTC4414 采用扁平 8 引脚 MSOP 封装。
