TI德州仪器 LTC4412HV 产品介绍
2026-04-14
0次
说明
- 电源“或”二极管的低损耗替代器件
- 交流/直流适配器电压范围：3V至36V
- 工作温度范围：–40°C至125°C
- 极少的外部元件
- 在直流源之间自动切换
- 利用多节电池简化负载分配
- 低静态电流：11µA
- 电池电压范围：2.5V至36V
- 电池反接保护
- 可驱动几乎任何尺寸的MOSFET，以满足各种电流要求
- MOSFET栅极保护箝位
- 手动控制输入
- 薄型(1mm) SOT-23 (ThinSOT™)封装
- 通过AEC-Q100汽车应用认证
特性

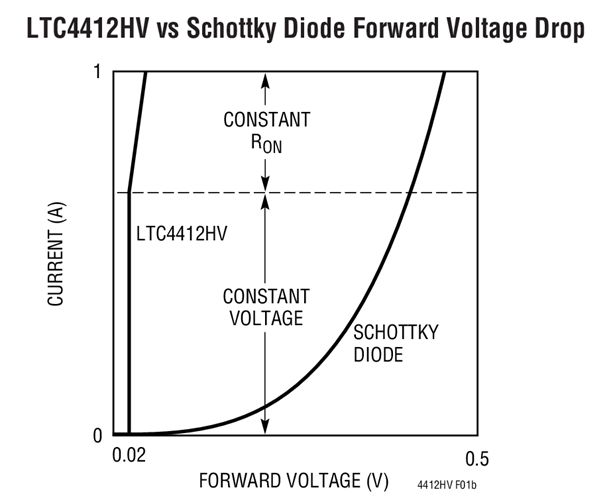

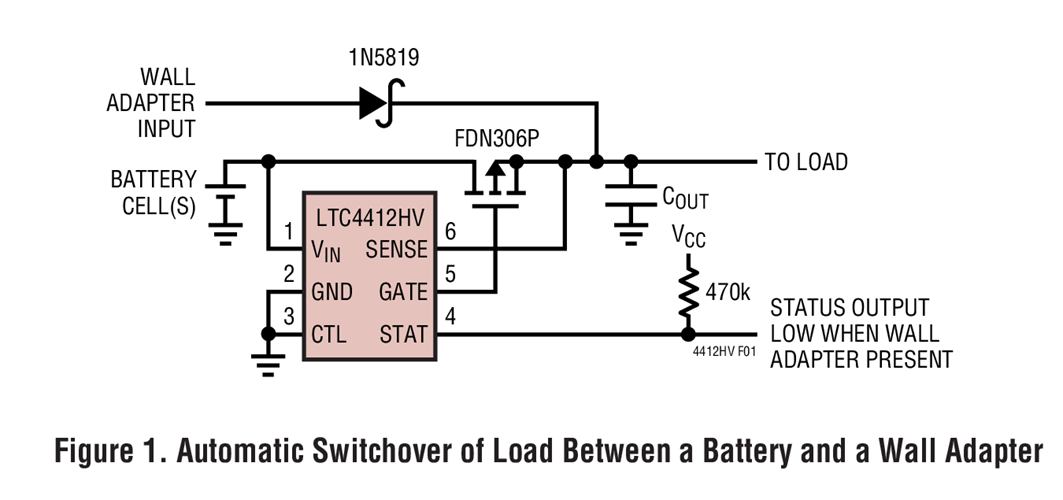

LTC®4412HV 控制一个外部 P 沟道 MOSFET，以造就一种用于电源切换或负载均分的近理想型二极管功能。这实现了多个电源的高效 “合路” 操作，旨在延长电池的使用寿命和减少自发热。当导通时，MOSFET 两端的电压降通常为 20mV。对于那些采用了一个墙上适配器或其他辅助电源的应用，当辅助电源接入时，负载将自动地与电池断接。可通过两个或更多 LTC4412HV 的互连来实现多个电池之间的负载均分或从单个充电器来对多个电池进行充电。LTC4412HV 是 LTC4412 的一款扩展电源和温度范围版本。
LTC4412HV 的宽电源工作范围支持采用 1 至 8 节串联锂离子电池来工作。低静态电流 (典型值为 11μA) 与负载电流无关。栅极驱动器包括一个用于 MOSFET 保护的内部电压箝位。
当检测到一个辅助电源时，可采用 STAT 引脚来使能一个辅助 P 沟道 MOSFET 电源开关。另外，该引脚还可用于在接入了一个辅助电源时向微控制器发出指示信号。控制 (CTL) 输入使得用户能够强制关断主 MOSFET，并将 STAT 引脚置于低电平。

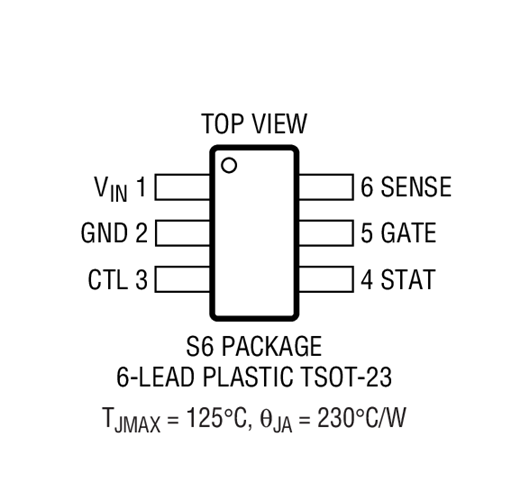

LTC4412HV 采用扁平 (高度仅 1mm) SOT-23 封装。
| 电源电压范围 | |
| LTC4412 | 2.5V - 28V（最大值36V） |
| LTC4412HV | 2.5V - 36V（最大值40V） |
应用
- 工业和汽车应用
- 笔记本电脑和手持式电脑
- USB 供电外设
- 不间断电源
- 逻辑控制型电源开关
参数
类型 | 描述 |
汽车 | 远程信息处理、eCall和网络 |
