TI德州仪器 LTC4411 产品介绍

2026-04-14 0次

说明

PowerPath^™“或”二极管的低损耗替代方案
小的已调节正向电压 (28mV)
2.6A 最大正向电流
低正向接通电阻 (最大值为 140mΩ)
低反向漏电流 (<1µA)
2.6V 至 5.5V 工作电压范围
内部电流限值保护
内部热保护
无需外部有源组件
LTC4412 的引脚兼容型单片替代器件
低静态电流 (40µA)

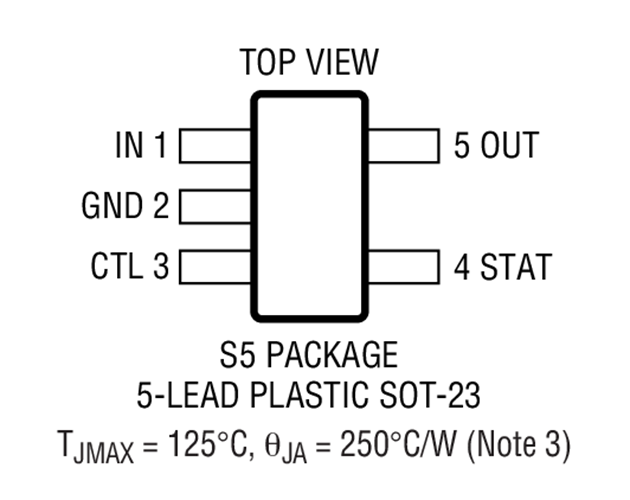

扁平 (1mm) 的 5 引脚 SOT-23 封装

特性

LTC^®4411是一款能够从一个 2.6V 至 5.5V 的输入电压来提供高达2.6A电流的理想二极管IC。LTC4411采用一种高度仅 1mm 的 5 引脚 SOT-23 封装。

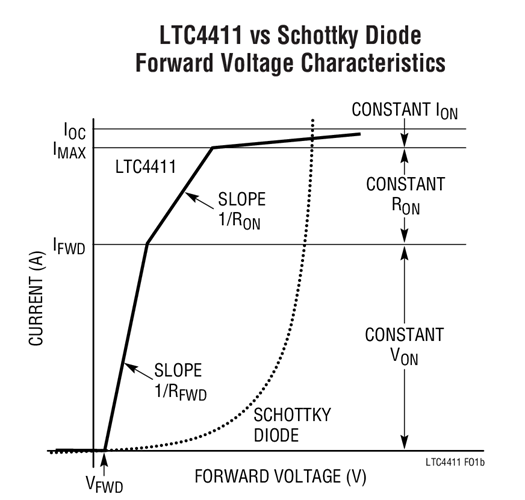

LTC4411内含一个连接在 IN 和 OUT 引脚之间的 140mΩ P 沟道 MOSFET。在正常的正向操作期间，MOSFET 两端的压降被调节到低至 28mV。对于高至 100mA 的负载电流，静态电流低于 40µA。如果输出电压超过输入电压，则 MOSFET 被关断且会有低于 1µA 的反向电流从 OUT 流至 IN。最大正向电流被限制为恒定的 2.6A (典型值)，而且，内部热限制电路可在故障条件下对器件提供保护。

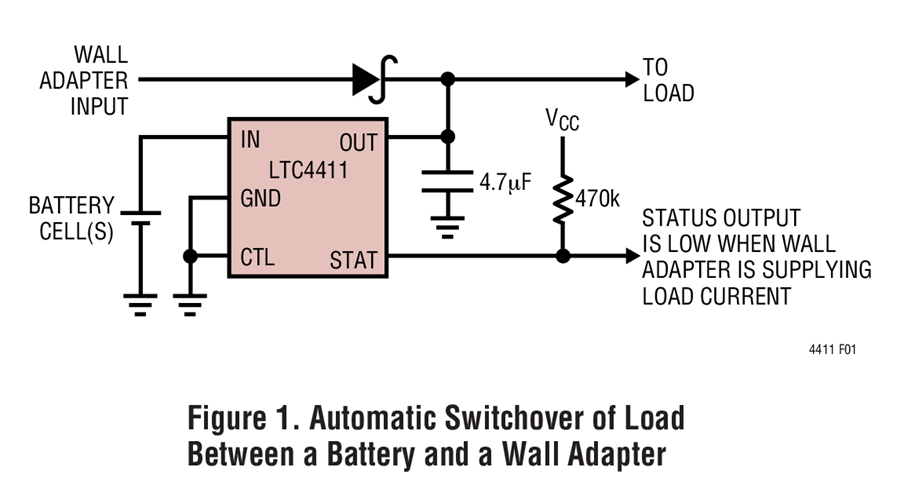

一个漏极开路 STAT 引脚用于指示传导状态。STAT 引脚可被用来驱动一个在 LTC4411不传导正向电流时与一个交流电源相连的辅助 P 沟道 MOSFET 电源开关。

一个高态有效控制引脚用于关断 LTC4411，并将消耗电流减小至 25µA 以下。当关断时，LTC4411利用一个低压状态信号来指示该条件。
