TI德州仪器 MAX8536 产品介绍

2026-04-14 0次

说明

简单、高集成度且廉价的“或” MOSFET控制器
“或” MOSFET驱动12V (MAX8535/MAX8585)和3.3V或5V (MAX8536)电源总线
消除了“或”二极管功耗和反向漏电流
为高可靠性系统提供N + 1冗余电源功能
1µs内隔离故障电源与输出总线
反向电流检测
可编程软启动
逻辑使能输入
可调过压和欠压门限
故障指示输出
节省空间的8引脚µMAX封装

特性

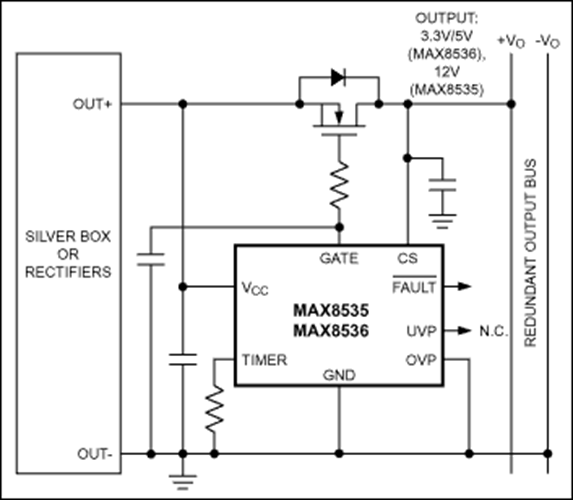

重要的负载通常需要采用并行连接的冗余电源, 以增强系统的稳定性。MAX8535/MAX8536/MAX8585是高集成度但廉价的MOSFET控制器，为高可靠性系统提供隔离和冗余电源功能。MAX8535/MAX8585可用在12V电压的系统中，内置的电荷泵可驱动n沟道调节管的栅极至V_CC + 10V。MAX8536可用在3.3V和5V电压的系统中，且具有V_CC + 5V的电荷泵输出。

在启动过程中，MAX8535/MAX8536/MAX8585监视外部MOSFET上的压降。一旦V_CC达到或超过总线电压，MOSFET导通。MAX8535/MAX8536/MAX8585具有双用途的TIMER输入引脚。在TIMER引脚和地之间外加单个电阻可设置外部MOSFET的导通速度。TIMER输入引脚也可作为逻辑使能引脚。一旦器件开启，MAX8535/MAX8536/MAX8585就监视负载，为过压、欠压和电流反向等情况提供保护。

过压和欠压故障门限可调整，也可被禁用。电流门限点通过外部MOSFET的R_DS(ON)设置，减少了元件的数目。漏极开路、低电平有效的输出引脚用于指示是否出现过压、欠压或电流反向等故障情况。

这些器件采用节省空间的8引脚µMAX®封装，满足-40°C至+85°C的扩展级温度范围。
