TI德州仪器 MAX16164 产品介绍
2026-04-14
0次
说明
- 超低电流节省功耗
- 休眠定时状态下，IQ 仅为30nA
- 关断状态下，IQ 只有10nA
- VCC范围：1.7V至5.5V
- 稳健的特性提高终端设备的可靠性
- 按键输入可承受高达±60V耐压
- ±40kV BM ESD保护
- 灵活配置提供多种设计选择
- 可通过I2C或外部电阻设置休眠时间
- 电阻可编程配置中，提供中断输出和清零输入
- 在100毫秒到24小时范围提供32个不同的休眠时间选项，并可设置无限长时间
- 锁存输出可支持200mA负载电流，压降小于30mV
特性

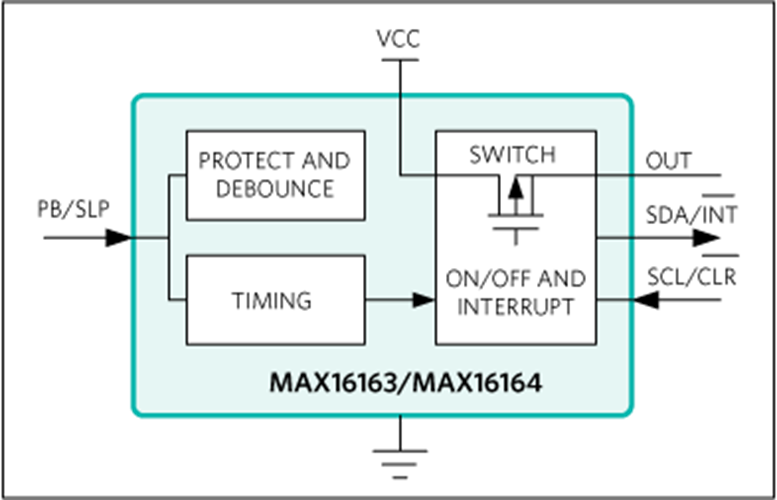

MAX16163和MAX16164是具有可编程休眠时间的nanoPower开关控制器。器件内部集成功率开关用于选通电源输出，可支持高达200mA的负载电流。
MAX16163/MAX16164可采用一个外部电阻设置休眠时间，或通过I2C总线设置休眠时间。上电时，该器件会检查PB/SLP引脚的连接情况；如果PB/SLP引脚与地之间的电阻大于5.5MΩ，器件配置为I2C编程；否则，器件配置为电阻编程。
上电时，MAX16163检测PB/SLP引脚与地之间的电阻，并正确配置休眠时间。然后，根据所设置的休眠时间触发导通OUT输出。当下游器件(例如微控制器µC)完成任务后，可在/CLR引脚触发一个下降沿，使得MAX16163断开OUT输出，并启动休眠定时器。当休眠定时器达到设定时间后，MAX16163将再次触发OUT输出。
MAX16164在上电时同样检测PB/SLP引脚与地之间的电阻，并正确设置休眠时间。但之后将断开OUT输出，并将器件置于关断状态。在PB/SLP引脚的按钮闭合之前，MAX16164不会触发OUT输出。
MAX16163/MAX16164采用1.54mm x 1.11mm、6焊球薄型晶圆级(WLP)封装和6引脚µDFN封装，工作温度范围为-40°C 至 +125°C。
