TI德州仪器 MAX6817 产品介绍

2026-04-14 0次

说明

开关去抖器集成简化了系统与机械开关的接口
- 单电源供电：+2.7V至+5.5V
- 无需外部元件
- 提供单通道(MAX6816)、双通道(MAX6817)和八通道(MAX6818)版本
- 电源电流：6µA
内置保护电路了提高系统可靠性
- 输入可以超过高达±25V的电源电压
- 输入引脚提供ESD保护
  - ±15kV——人体模型
  - ±8kV——IEC 1000-4-2，接触放电
  - ±15kV——IEC 1000-4-2，气隙放电
八通道版本(MAX6818)提供直接数据总线接口
- 三态输出支持直接与微处理器进行接口(MAX6818)
- 开关状态变化输出简化了轮询和中断(MAX6818)
- 与'LS573 (MAX6818)引脚兼容

特性

MAX6816/MAX6817/MAX6818是单通道、双通道和八通道开关去抖器，提供机械开关与数字系统的干净接口。它们接受来自机械开关的一个或多个抖动输入，并在短暂的预设验证延迟后产生干净的数字输出。开关打开和关闭时产生的抖动都可消除。稳健的开关输入可处理±25V电平，并具有±15kV ESD保护功能，可用于恶劣的工业环境。它们采用+2.7V至+5.5V单电源供电。欠压锁定电路确保输出在上电时处于正确状态。

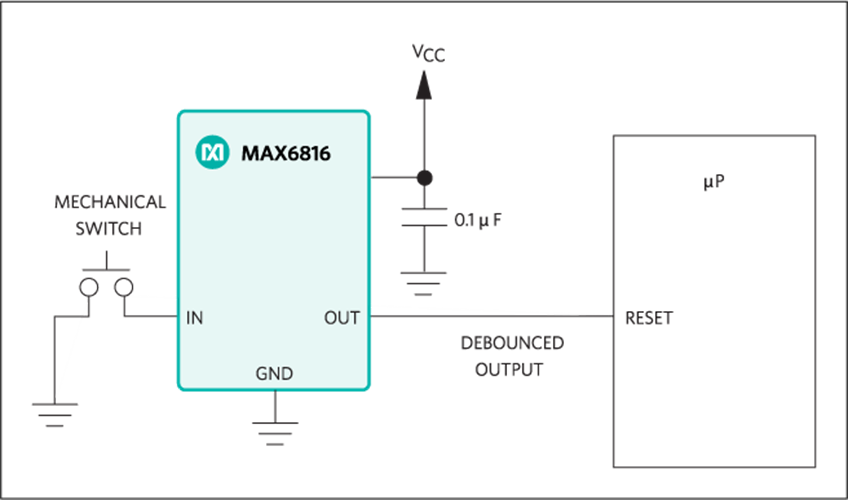

单通道MAX6816和双通道MAX6817采用SOT封装，无需外部元件。它们具有低电源电流，因此非常适合便携式设备应用。

MAX6818八通道开关去抖器可用于数据总线接口。MAX6818对开关进行监控并提供开关状态变化输出（低电平有效CH），简化了微处理器(µP)轮询和中断。此外，MAX6818具有由使能（低电平有效EN）引脚控制的三态输出，并且与LS573八通道锁存器引脚兼容（低电平有效CH引脚除外），可轻松与数字数据总线进行接口。

应用
