说明

特性

MAX4822–MAX4825 8通道继电器驱动器内建了反冲保护功能，可驱动+3V/+5V非锁存或双线圈锁存继电器。每个独立开漏极输出的导通电阻均为2.7Ω (典型值)，可确保吸收70mA (最小值)负载电流。这些器件消耗的静态电流小于300µA (最大值)，并且输出关断漏电流仅为1µA。齐纳反冲保护电路大大缩短了开关的恢复时间，非常适合那些对开关速度有严格要求的应用。

MAX4822/MAX4824具有独特的省电模式，继电器电流在继电器动作后可降低到正好超出继电器保持电流门限。这种模式使得继电器保持在激活状态，同时大大降低了功耗。

MAX4822/MAX4823具有10MHz SPI™/QSPI™/MICROWIRE™兼容串行接口。输入数据移入一个移位寄存器，并在/CS由低电平跳变为高电平时锁存至输出端。移位寄存器中的每个数据位对应一个特定输出，从而可单独控制所有输出。MAX4824/MAX4825具有一个4位并行输入接口。前三位(A0、A1和A2)决定输出地址，第四位(LVL)决定选定输出的开关状态。当/CS由低电平跳变为高电平时，数据锁存至输出端。

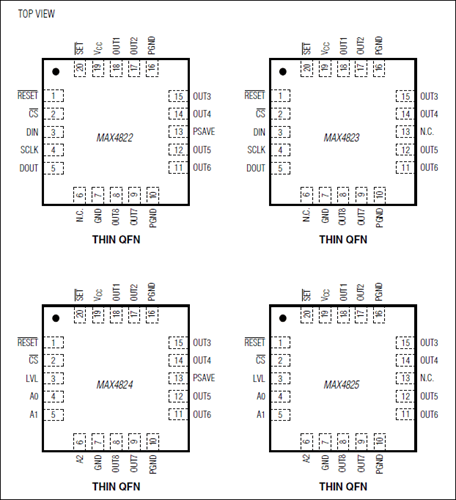

MAX4822–MAX4825具有单独的置位和复位功能，允许通过一条控制线同时打开或关闭全部输出。所有数字输入的内置滞回(施密特触发器)允许器件使用缓慢的上升或下降信号，如来自光耦或RC上电初始化电路的信号。MAX4822–MAX4825采用节省空间的4mm x 4mm、20引脚、薄型QFN封装。该系列器件可工作在-40°C至+85°C扩展级温度范围。

应用

• ATE设备
• DSL冗余保护(ADSL/VDSL/HDSL)
• 工业设备
• T1/E1冗余保护
• T3/E3冗余保护
• 测试设备(示波器、频谱分析仪)
