TI德州仪器 ADM6819 产品介绍

2026-04-14 0次

说明

单芯片实现对两个电源的时序控制
片上电荷泵全面增强N沟道FET
可调主电源监控器可监控低至0.62 V的电压
实现200 ms固定延迟

从主电源正常到副电源的延迟
逻辑/模拟驱动ENABLE输入
工作温度范围：-40°C至+85℃

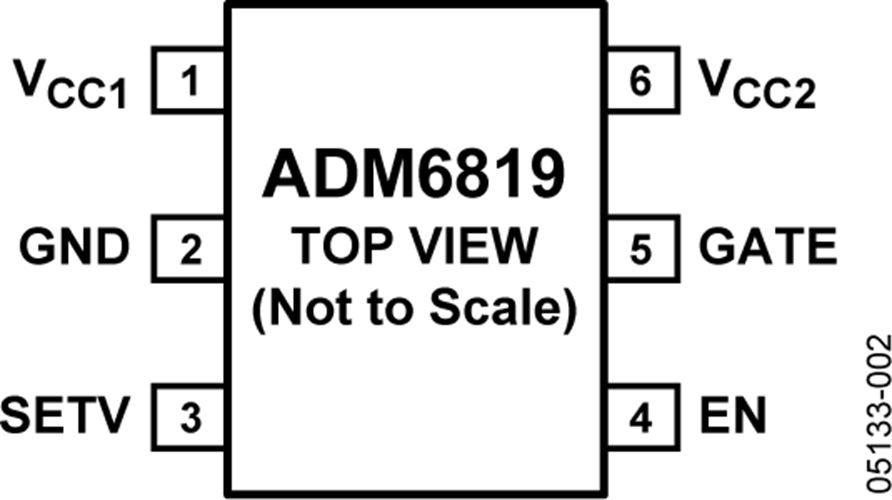

采用6引脚小型SOT-23封装
与MAX6819引脚兼容

特性

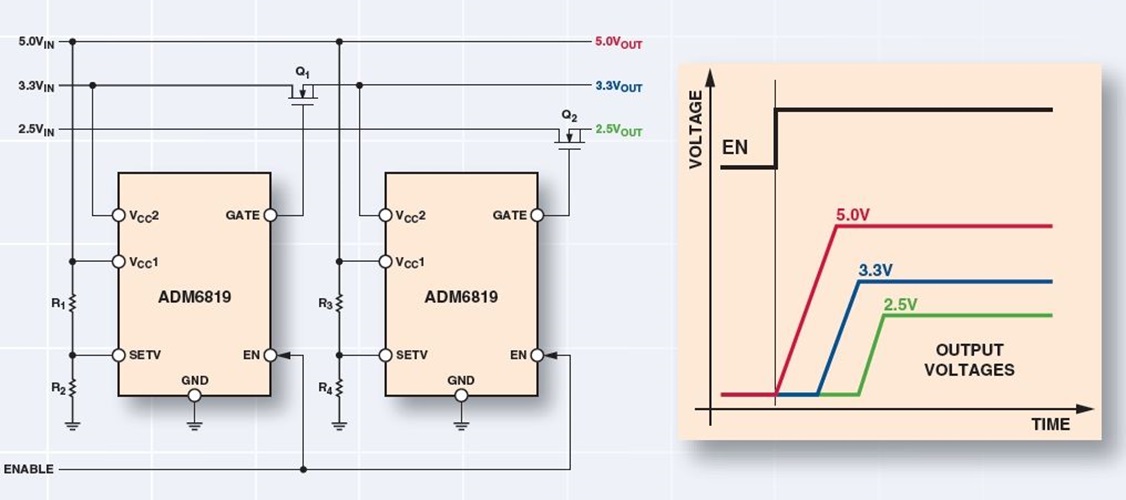

ADM6819和ADM6820均为简单电源时序控制器，具有FET驱动能力，用于增强N沟道MOSFET。这些器件可以监控一个主电源电压，并针对副电源启用/禁用外部N沟道FET。ADM6819能够监控两个电源。需要对两个以上电源电压进行时序控制时，可以将多个ADM6819/20器件级联来实现。这些器件采用2.7 V至5.5 V电源供电。

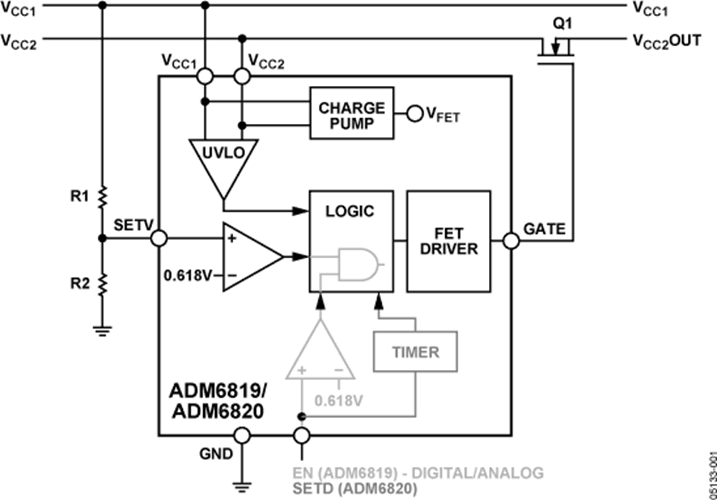

内部比较器利用VSET引脚监控主电源。该比较器的输入通过主电源的电阻分压器从外部设置。当VSET引脚的电压升至比较器阈值以上时，GATE输出上的内部电荷泵便会增强副电源FET。ADM6819具有一个使能(EN)引脚，它将信号馈入附加比较器和基准电压电路的输入端。该引脚可以用作数字使能或副电源正常比较器，以监控副电源，并且只有两个电源均有效时才启用GATE。当两个内部比较器输入均高于阈值时，便会发生200 ms固定超时，然后才会驱高GATE并启用副电源。

ADM6820只有一个比较器，它位于SETV引脚上，其超时周期可通过SETD引脚上的单个外部电容进行调整。ADM6819/20采用6引脚小型SOT-23封装。

应用

多电压系统

双电压微处理器/FPGA/ASIC/DSP/

网络处理器

电信和数据通信系统

个人计算机/服务器应用
