说明

2.2V至28V工作电压范围
为3.3V、2.5V、1.8V、1.5V和1.2V系统提供固定门限
精度为1.5%的可调节门限能够监测低至0.5V的电压
整个温度范围内保持2.7%的固定门限精度
固定(最小140ms)/电容可调延时
独立的漏极开路/推挽式输出
各通道监测电压具备使能输入
9种逻辑选择门限
手动复位和容限(5%/10%)选择输入
小尺寸、4mm x 4mm TQFN封装
工作于-40°C至+125°C温度范围

特性

MAX16025–MAX16030是采用小型TQFN封装的双/三/四电压监测和电源排序器。通过逻辑输入设置固定或可调节门限，由外部小尺寸电容设置上电排序定时，具有极大的设计灵活性。这些器件可理想用于各种多电压场合。

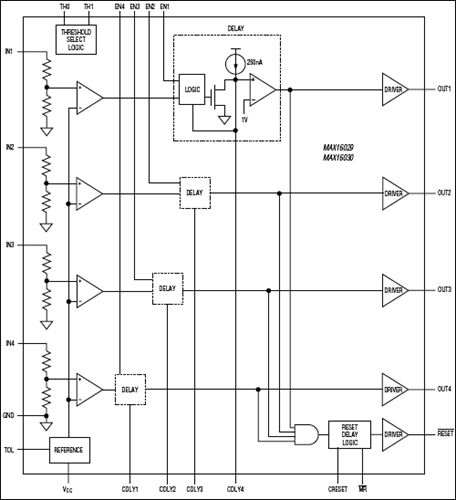

当各路被监测电压高于各自的门限时，经过一段传输延时或一段由电容设置的延时之后，相应的输出变为高电平；当某路被监测电压低于门限时，经过一段传输延时之后，相应的输出变为低电平。每个监测电路都包括独立的使能输入，可单独关闭电源就绪输出。每个监测器提供独立的推挽或漏极开路输出，漏极开路输出能够支持高达28V的电压，能够与各种DC-DC调节器的关断和使能输入连接。每个检测器均可作为独立的4路监控电路工作，或采用菊花链连接，提供电源排序控制。

MAX16025–MAX16030还具有复位功能，只有在所有监控电压均超过各自的门限后，才释放复位信号。复位超时周期可以内部固定或外部调节。这些器件采用4mm x 4mm、TQFN封装，工作于-40°C至+125°C汽车级温度范围。
