TI德州仪器 ADM1062 产品介绍
2026-04-14
0次
说明
- 完整的电源监控和时序控制解决方案，可监控多达10个电源
- 10个电源故障检测器，电源监控精度可达：
<0.5%（所有电压、25°C）
<1.0%（所有电压、所有温度） - 5个可选输入衰减器，可监控：
VH上的最高14.4 V电源
VP1至VP4(VPn)上的最高6 V电源 - 10个可编程输出驱动器（PDO1至PDO10）：
具有外部上拉的集电极开路
推挽输出，驱动至VDDCAP或VPx
具有较弱上拉的集电极开路，拉至VDDCAP或VPx
内部电荷泵驱动高驱动器，配合外部N-FET使用（仅限PDO1至PDO6） - 时序控制引擎(SE)对PDO输出实施状态机控制
状态变化以输入事件为条件
支持复杂的电路板控制
上电和关断时序控制
故障事件处理
报警时产生中断
SE中可集成看门狗功能
通过SMBus对时序进行
软件编程控制
- 5路双功能输入，VX1至VX5 (VXn)
高阻抗输入，用于向故障检测器提供0.573 V至1.375 V之间的阈值
通用逻辑输入 - 完整的电压余量微调解决方案，支持6个电压轨
- 6个电压输出、8位DAC（0.300 V至1.551 V）允许通过DC-DC转换器调整/反馈节点调整电压
- 12位ADC，回读全部受监控电压
- 内部和外部温度传感器
- 基准电压输入(REFIN)具有2个输入选项
- 直接由2.048 V(±0.25%)REFOUT引脚驱动
- 通过更准确的外部基准电压源改善ADC性能
- 器件由VPx中最高者供电，VH用于提高冗余性
- 用户EEPROM：256字节
- 工业标准双线式总线接口(SMBus)
- 支持PDO低电平（VH、VPx = 1.2 V）
- 提供40引脚、6 mm × 6 mm LFCSP和48引脚、7 mm × 7 mm TQFP两种封装
特性

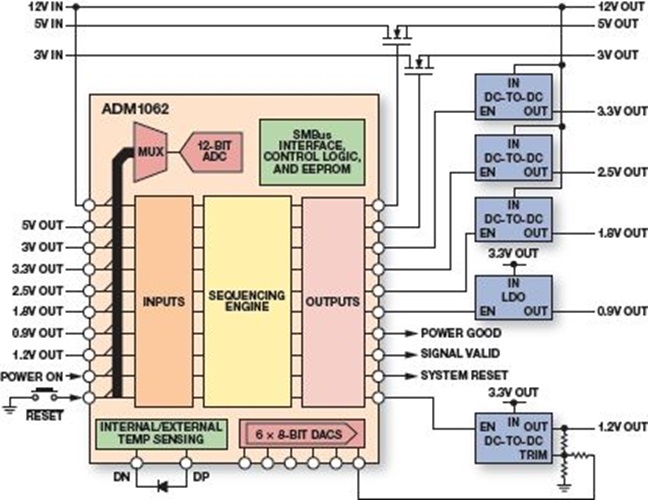

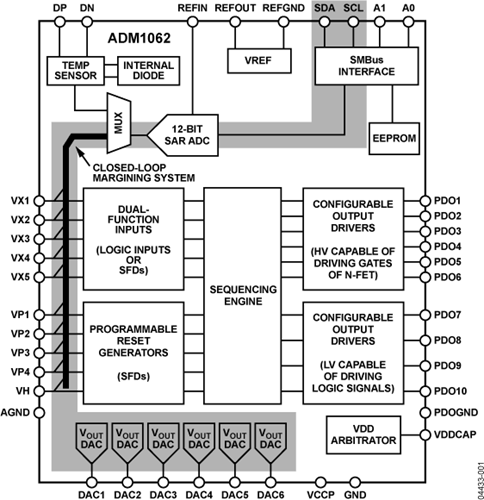

ADM1062 Super Sequencer®超级时序控制器是一款可配置电源监控/时序控制器件，可针对多电源系统中的电源监控和时序控制提供一种单芯片解决方案。除这些功能外，ADM1062还集成一个12位ADC和六个8位电压输出DAC。利用这些电路可以实现闭环余量微调系统，以便通过更改反馈节点，或利用DAC输出更改DC-DC转换器的基准电压来实现电源调整。
有关ADM1062寄存器映射的更多信息，请参阅 应用笔记AN-698。
应用
- 中央交换局系统
- 服务器/路由器
- 多电压系统线路卡
- DSP/FPGA电源时序控制
- 余量微调电源的在线测试
