MAX16147

推荐新设计使用

高电压监控电路，带手动复位输入

TI德州仪器 MAX16147 产品介绍

2026-04-14 0次

说明

工厂设定复位门限选项：+2.3V至+11.6V
手动复位输入
- 高电平有效和低电平有效触发选项
- 可选内部上拉或下拉
- 快速(45µs)和慢速(50ms)去抖时间选项
当V_CC ≥ 1.3V时，保证复位有效
推挽式和开漏式复位输出选项
- MAX16143：开漏式，低电平有效
- MAX16145：开漏式，低电平有效
- MAX16147：推挽式，低电平有效
- MAX16149：推挽式，高电平有效
电源瞬态抗扰性
-40°C至+125°C工作温度范围
SOT23-5封装和4焊球WLP封装

特性

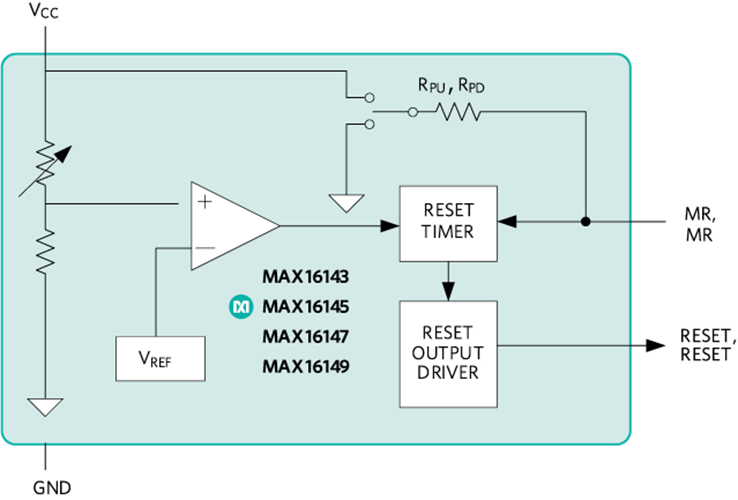

MAX16143、MAX16145、MAX16147和MAX16149为监控电路，可使用工厂预设门限(+2.3V至+11.6V)监测自身供电电压。带有手动复位(MR或低电平有效MR)输入。RESET (或低电平有效RESET)输出可选择低电平有效、高电平有效、推挽式或开漏式。被监测电压下降到门限电压以下时，复位输出变为有效并保持有效，直到被监测电压上升到门限(加滞回)以上并经过一定时间，该时间为工厂设定的复位超时周期。可用的复位超时周期范围为30µs至4.2s。

器件采用5引脚SOT23封装和4焊球晶圆级封装(WLP)，适合空间受限的环境。IC工作在-40°C至+125°C温度范围。
