TI德州仪器 LTC2936 产品介绍

2026-04-14 0次

说明

可同时监控 6 个电源
可通过 I²C 进行调节的欠压 (UV) 和过压 (OV) 跳变点

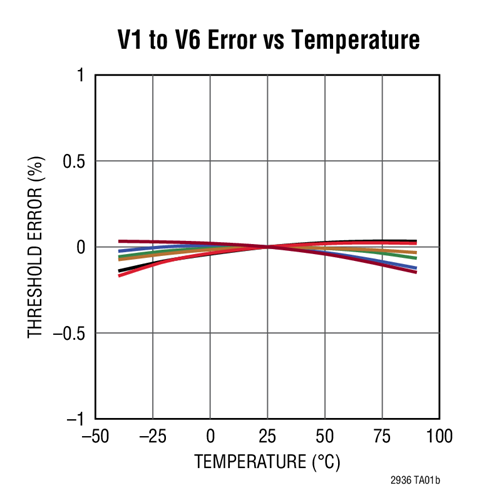

保证门限准确度：±1% (最大值)
I²C/SMBus 接口
内部 EEPROM
6个比较器输出
快速比较器响应时间：7.5μs
每个通道具有 256 种可编程门限
每个通道具有三种范围设定值
两个通用输入
三个通用输入 / 输出
可编程输出延迟
可采用 3.3V 或 3.4V ~ 13.9V 电源供电

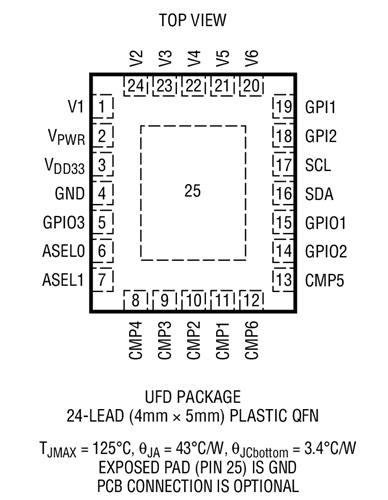

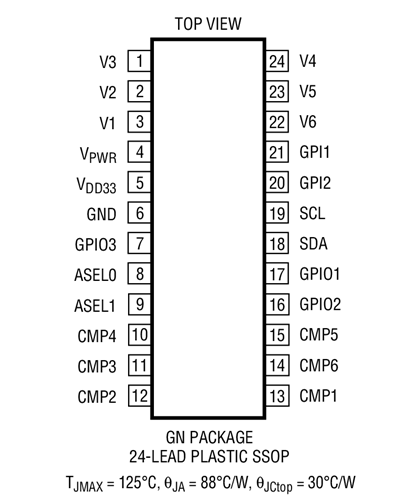

24 引脚 4mm x 5mm QFN 封装和 SSOP 封装

特性

LTC^®2936 是一款 EEPROM 可配置电压监控器，其能够同时监视多达 6 个电源电压输入。每个电压检测器提供了 I²C 可编程过压 / 欠压门限 (不同的范围和增量) 和一个专用的比较器输出。

两个通用输入 (GPI) 可配置为可编程手动复位 (MR)、UV 停用 (UVDIS)、裕度调节 (MARG)、写保护 (WP ) 或辅助比较器 (AUXC) 输入。三个通用引脚 (GPIO) 可针对输入或输出操作进行配置。当被配置为输入时，一个 GPIO 引脚可配合至被配置为输出的任何其他 GPIO。另外，GPIO 引脚也可配置为 ALERT 或故障输出。可通过配置使故障具有可编程的 “释放延迟” 时间。输出类型和极性也是可以配置的。

状态和历史寄存器负责记录故障，并可通过 I²C 接口进行轮询。此外，还在内部 EEPROM 中备份了一个故障瞬像。所有参数均可通过 I²C 接口进行设置。配置 EEPROM 支持自主型操作，并不需要额外的软件。

应用
