TI德州仪器 ADM8710 产品介绍

2026-04-14 0次

说明

精确监控多达四个电源电压
2种工厂预设阈值选项，可监控1.8 V和3.3 V
可调输入阈值电压：0.62 V（精度为±1.5%）
复位超时50 ms（典型值）

开漏 RESET输出（10 μA内置上拉）
复位输出级：低电平有效，有效范围至IN1 = 1 V或IN2 = 1 V
电源毛刺抑制
额定温度范围：−40°C至+85℃
6引脚SOT-23封装

特性

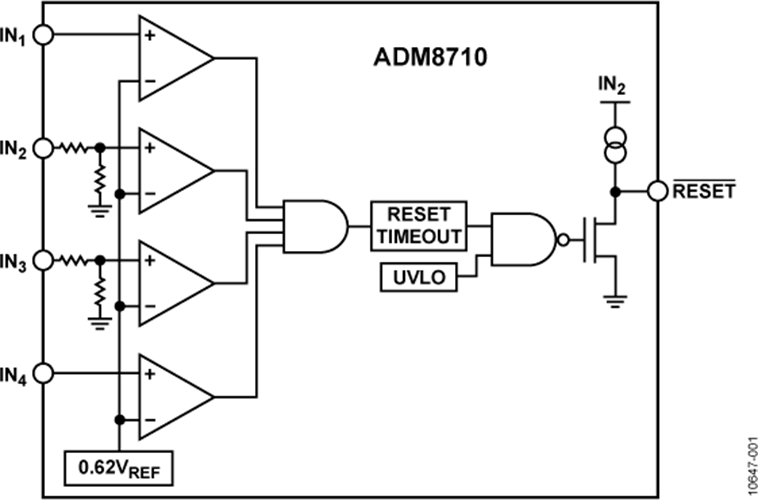

ADM8710是一款低压、高精度监控电路，最多可监控四个系统电源电压。

该器件包括两个内部预调整的欠压阈值选项，可以监控1.8 V和3.3 V电源电压。它还通过0.62 V内部基准电压源提供两个可调节输入，允许用户通过外部电阻分压器设置复位阈值。预调整和可调节输入相结合，使得ADM8710不仅能够节省空间而且非常灵活。

如果某一受监控的电源电压降至最小电压阈值以下，就会有一个低电平有效输出置位，触发系统复位。输出为开漏式，具有典型值为10 μA的较弱内部上拉电流，以便拉至受监控的IN2电源电压。所有电压均超过选定的阈值电平时，RESET信号将在复位超时周期内保持低电平。只要IN1或IN2超过1 V，ADM8710输出便仍然有效。

未用的受监控输入不应浮动或接地，而应将其与大于其指定阈值电压的电源电压相连。

ADM8710采用6引脚SOT-23封装。该器件的工作温度范围为−40°C至+85°C扩展温度范围。
