TI德州仪器 ADM6305 产品介绍

2026-04-14 0次

说明

可调输入阈值电压选项：0.4 V和1.23 V
预调整的 V_CC 阈值选项(ADM6306)
2.5 V至5 V的增量
手动复位输入(ADM6306)
4个工厂编程的复位超时延迟：
1 ms、20 ms、140 ms和1.12 s（最小值）

复位输出级：低电平有效、开漏
低功耗：5 μA（典型值）
电源毛刺抑制
5 引脚SOT-23封装
温度范围：−40°C至+125°C

特性

ADM6305/ADM6306 是双电压监控器，用来监控DSP和微处理器系统中的两个电源，并提供一个复位信号。这些器件具有低电源电流和小尺寸的特性，适合便携式和电池供电应用。

如果某一受监控的电源电压降至最小电压阈值以下，就会有一个低电平有效输出置位，触发系统复位。所有电压均超过选定的阈值电平之后，复位信号将在复位超时周期内保持低电平。共提供4种复位超时选项。

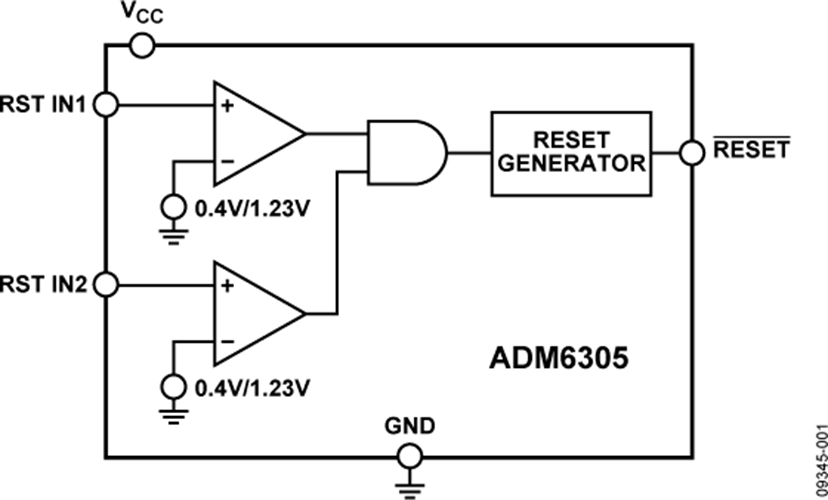

ADM6305通过两个可调的电阻可编程欠压复位输入监控两个电源。RST IN1和RST IN2均具有0.4 V或1.23 V的复位阈值，具体取决于产品型号：ADM6305DxARJZ型号的RST IN1和RST IN2阈值为1.23 V，ADM6305DxARJZ1型号则为0.4 V。ADM6305的VCC输入不是受监控输入。

ADM6306具有一个可调欠压复位输入RST IN，它提供0.4 V或1.23 V的复位阈值选择（更多信息参见订购指南）。ADM6306包括多个内部预调整的VCC欠压阈值选项，可以监控以2.5 V至5 V的增量递增的电源电压。ADM6306还包括一个手动复位输入。

只要V_CC 超过0.9 V，ADM6305/ADM6306 RESET输出便仍然有效。

ADM6305/ADM6306采用5引脚SOT-23封装，额定温度范围为−40°C至+125°C。
