TI德州仪器 ADM12914 产品介绍

2026-04-14 0次

说明

提供中文数据手册
四通道欠压/过压(UV/OV)正/负电压监控器
最多可监控两个负供电轨
可调欠压和过压输入阈值
扩展温度范围内业界领先的阈值精度：±0.8%

1 V缓冲基准电压输出
开漏欠压和过压复位输出
可调复位超时，具有禁用选项
保证输出范围：V_CC可低至1 V
欲了解更多特性，请参考数据手册

特性

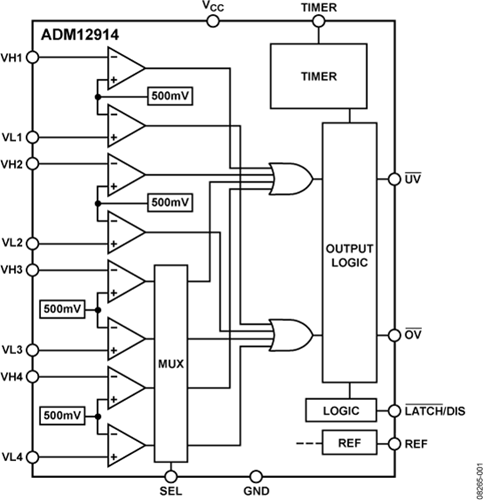

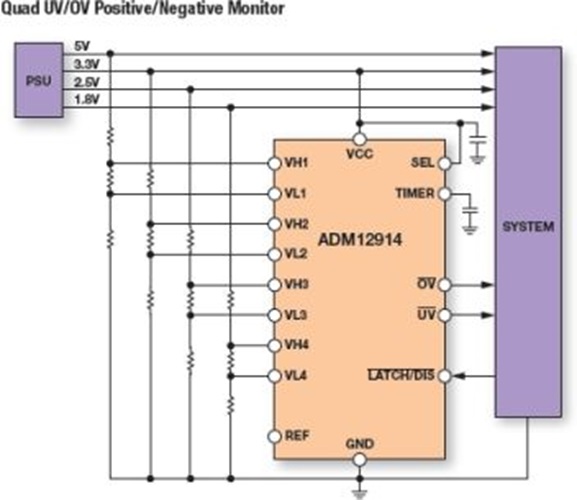

ADM12914是一款四通道电压监控器IC，提供业界领先的±0.8%阈值精度，非常适合监控各种应用中的多个供电轨。每个受监控的供电轨均有两个专用输入引脚VHx和VLx，利用这些引脚可以监控每个供电轨是否发生过压(OV)及欠压(UV)状况。所有受监控的供电轨均共用一个通用欠压(/UV)输出引脚和一个通用过压(/OV)输出引脚。

ADM12914含有一路1 V缓冲基准电压输出REF；当监控负电压时，它可充当偏置电压。三态SEL引脚决定第三路和第四路输入的极性，即通过引脚配置该器件来监控正电源或负电源。

该器件内置分流稳压器，因而可以用于电压较高的系统。此特性要求在主供电轨与V_CC引脚之间放置一个电阻，用来限制流入V_CC引脚的电流，使之不超过10 mA。ADM12914使用内部分流稳压器来调节V_CC，以防电源线路电压超过绝对最大额定值。

ADM12914提供两种型号。ADM12914-1可提供锁存过压输出，该输出可通过切换LATCH输入引脚予以清零。ADM12914-2具有一个禁用引脚，它可以使过压和欠压输出引脚无效，从而禁用过压和欠压输出信号

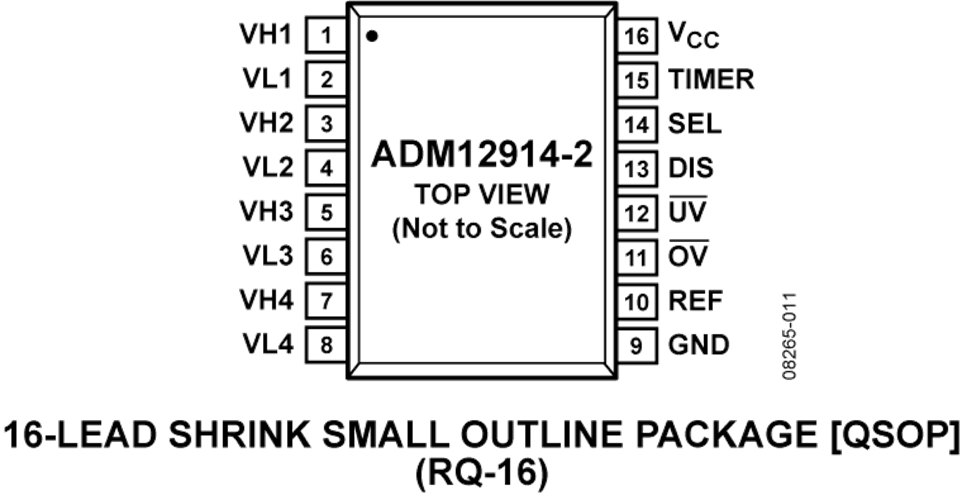

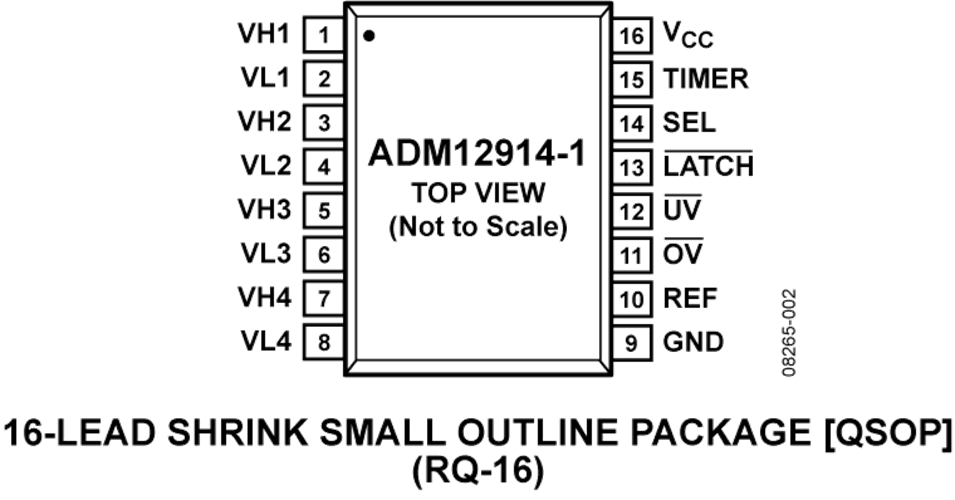

ADM12914采用16引脚QSOP封装，额定温度范围为−40°C至+125°C扩展温度范围。
