说明

特性

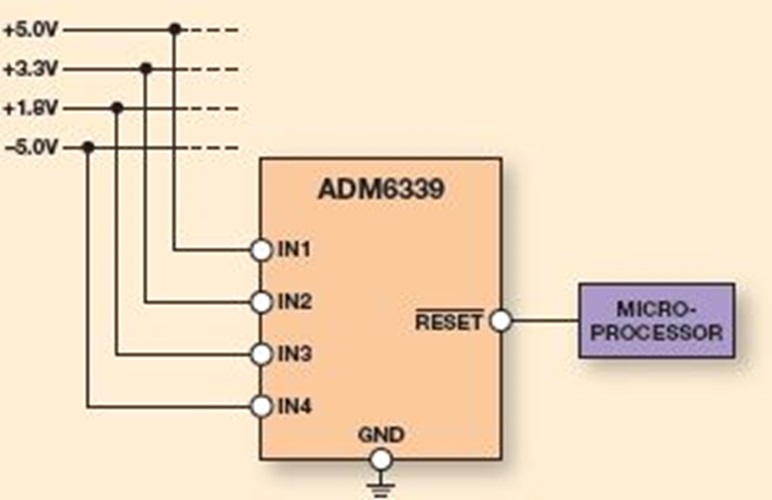

它含有多种不同的内部预调整欠压阈值选项，用于监控−5.0 V、1.8 V、2.5 V、3.0 V、3.3 V和5.0 V电源电压，并提供±5%和±10%两种容差水平。 该器件还提供一至三个可调电压阈值选项：1.23 V、0.62 V和−0.5 V。有关所有可用选项的列表和说明，请参考“订购指南”部分。

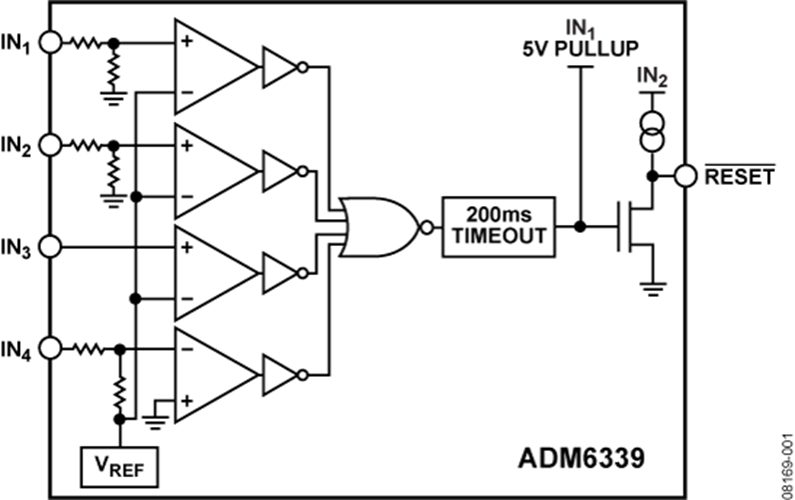

如果受监控的电源电压降至最小电压阈值以下（或针对−0.5 V和−5.0 V输入选项，升至最大电压阈值以上），一个低电平有效输出便会置位，触发系统复位。输出为开漏式，具有典型值为10 μA的较弱内部上拉电流，以便拉至受监控的IN2电源电压。在所有电压均超过选定的阈值电平之后，复位信号将在复位超时周期（典型值为200 ms）内保持低电平。

只要IN₁或IN₂超过1 V，ADM6339输出便仍然有效。未用的受监控输入不应浮动或接地，而应将其与大于其指定阈值电压的电源电压相连。

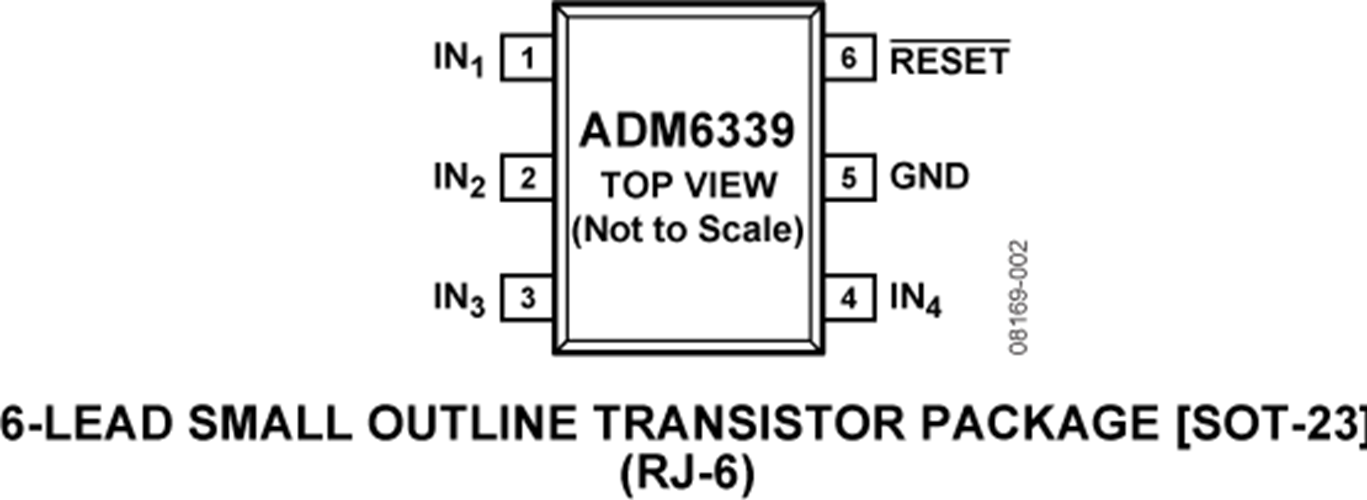

ADM6339采用6引脚SOT-23封装，工作温度范围为−40°C至+85°C扩展温度范围。
