TI德州仪器 LTC2938 产品介绍

2026-04-14 0次

说明

可同时监视 4 个 (LTC2938) 或 6 个电源 (LTC2939)

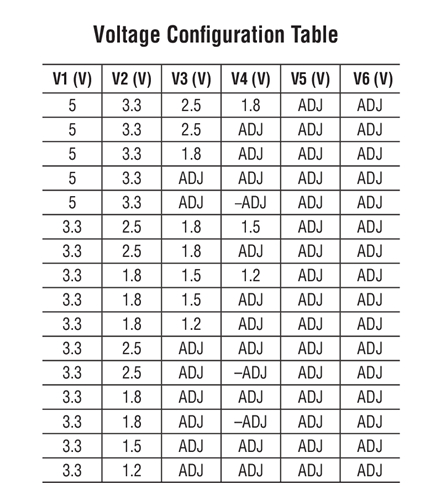

5V、3.3V、2.5V、1.8V、1.5V、1.2V 和/或 ± 可调电压门限的 16 种用户可选组合
保证门限准确度：±1.5%
可调复位和看门狗超时
低电源电流：80μA (典型值)
电源干扰免疫力
在 V_CC > 1V 的条件下保证的 RST
至 125ºC 的高温条件下运作

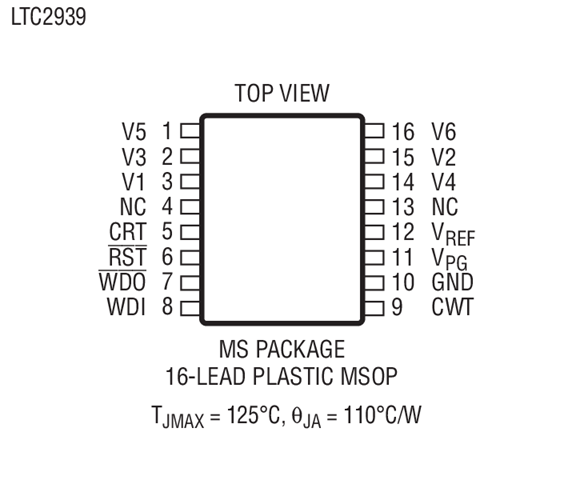

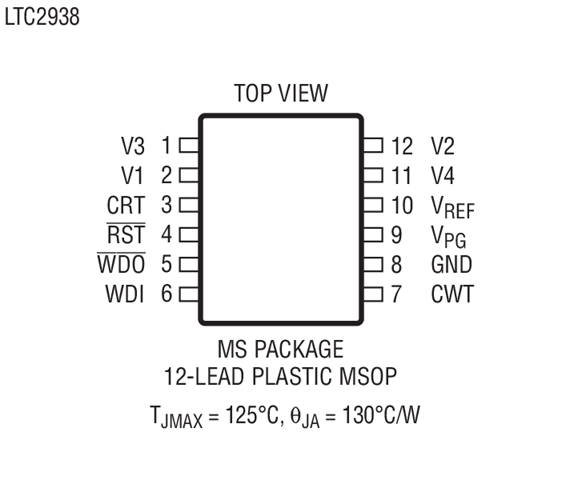

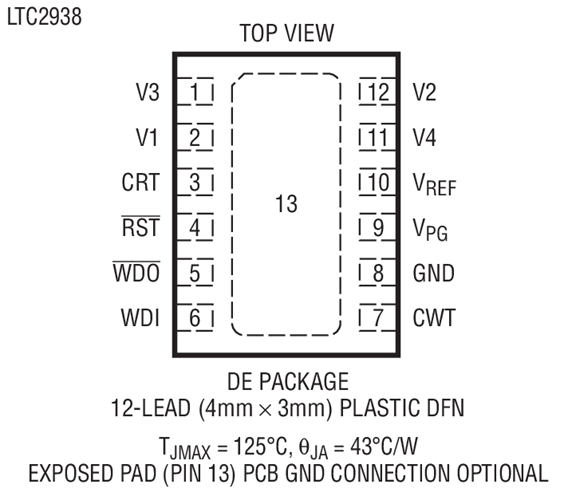

12 引脚 4mm x 3mm DFN 或 12 引脚 MSOP (LTC2938) 和 16 引脚 MSOP 封装 (LTC2939)

特性

LTC^®2938/LTC2939 是可配置电源监视器，面向那些具有多达 4 个或 6 个需要进行看门狗监控的电源电压的系统。可采用一个连接至编程输入引脚的外部阻性分压器，在 16 种预设或可调电压监视器组合中选择其一。预设电压门限的准确度在整个温度范围内达 ±1.5%。LTC2938 和 LTC2939 还具有可调输入和一个 0.5V 标称门限。

复位和看门狗超时周期可采用外部电容器来调节。严格的电压门限准确度和干扰免疫力确保了可靠的复位操作，而不会发生误触发现象。对于低至 1V 的 V_CC，RST 输出保证能够处于正确的状态。每个状态输出具有一个内部弱上拉电阻器，而且可以在外部上拉至一个用户规定的电压。

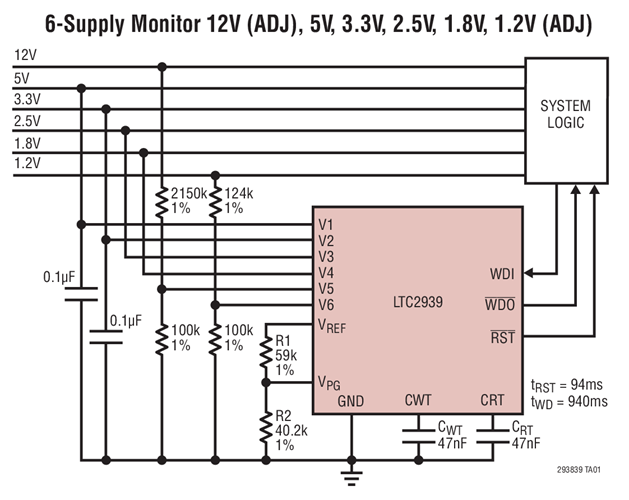

80μA 的电源电流使得 LTC2938 和 LTC2939 成为对功耗敏感系统的理想选择。LTC2939 可监视多达 6 个电源，而 LTC2938 则能监视多达 4 个电源。
