说明

2个设备使能输出，以及6个可编程监控输入（参见表1）
I²C兼容接口
MOST50兼容输入
- 利用V_2MON与V_4MON的诊断应用
OTP¹用于永久阈值与时序设置
OTP可被改写，以实现动态调整
一路5 V监控输入，可对外部设备进行复位控制
- 可编程复位阈值与保持时间

三路30 V监控输入，可对外部设备进行关断控制
- 可编程过压、欠压、上电与断电阈值，以及关断时序
- 关断报警，具有故障检测功能
- 外部设备的复位控制
两种监控功能
- 看门狗复位控制器，具有可编程超时和可选浮点输入
- 手动复位控制，用于外部设备
工作范围
- 电源电压：3.0 V ～ 30 V
- 温度范围：–40°C ～ +125°C
- 低关断电流：10 µA
通过I²C软件断电
通过边沿触发信号上电
高电压输入防迁移屏蔽引脚

特性

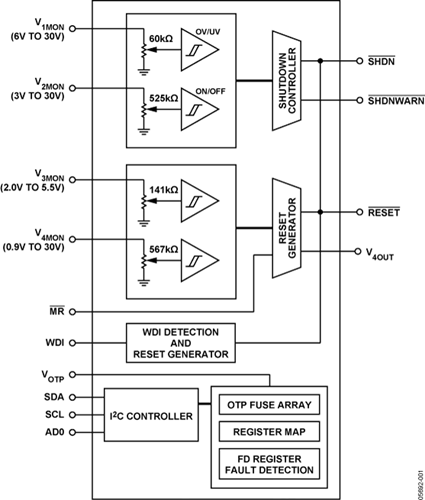

AD5100是一款可编程系统管理IC，它集成了四通道电压监控与一个看门狗管理电路，当系统出现故障时，能够关断外部电源、复位处理器，或禁用其它系统电子设备。AD5100也可用于保护系统，避免由于不正确的设备上电时序而引起的故障。AD5100内部极具鲁棒性的看门狗复位控制器能够监控两路30 V输入（具有关断和复位控制功能），一路2.3 V ～ 5.0 V输入，以及一路1.6 V ～ 8 V输入。大多数监控输入阈值与定时设置都可实时编程，或利用OTP特性由工厂永久设定。

AD5100是一款通用器件，适合于关键微处理器、DSP以及嵌入式系统工作在恶劣的汽车、工业、通信网络环境等系统监控应用。

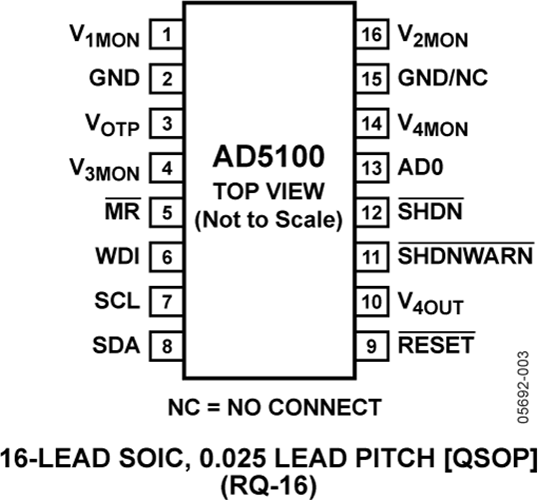

AD5100采用紧凑型QSOP-16封装，可在扩展的汽车温度范围（-40°C ～ +125°C）内工作。

应用

汽车系统

网络设备

计算机、控制器与嵌入式系统

Data Sheet, Rev. PrK, 10/07
