说明

特性

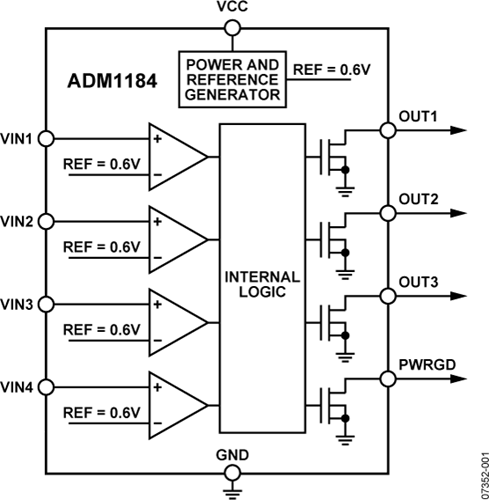

4个精密比较器监控4个电压轨。每个比较器均内置0.6 V基准电压源，最坏情况下的精度为±0.8%。用户通过连接在VIN1、VIN2、VIN3与VIN4引脚外部的电阻网络可为监控电源轨设置跳变点。

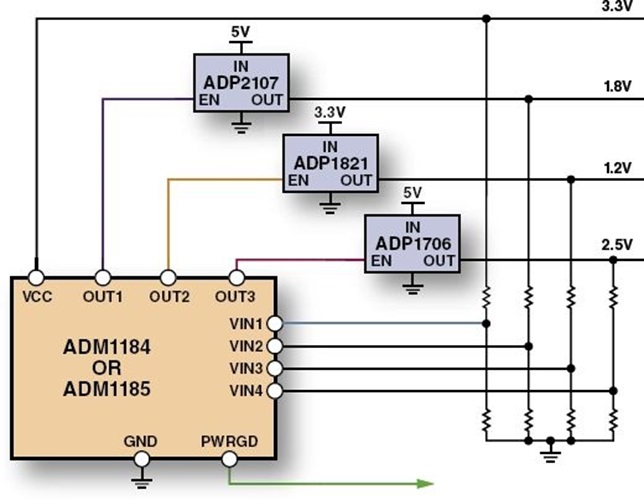

ADM1184拥有4个开漏输出。在这些输出中，OUT1～OUT3可用于启动电源，PWRGD是通用电源良好输出，标志着所有受控电源都在阈值之上。

OUT1～OUT3依赖于相关的VINx输入（也就是VIN1、VIN2或VIN3）。如果VINx监控的电源下降到设置阈值以下，相关的OUTx引脚和PWRGD将被禁用。

PWRGD是通用电源良好输出，用于指示所有受控电源的状态。内置190ms（典型值）延时的电源指示信号。如果VIN1、VIN2、VIN3或VIN4下降到其编程阈值以下，PWRGD指示则取消。

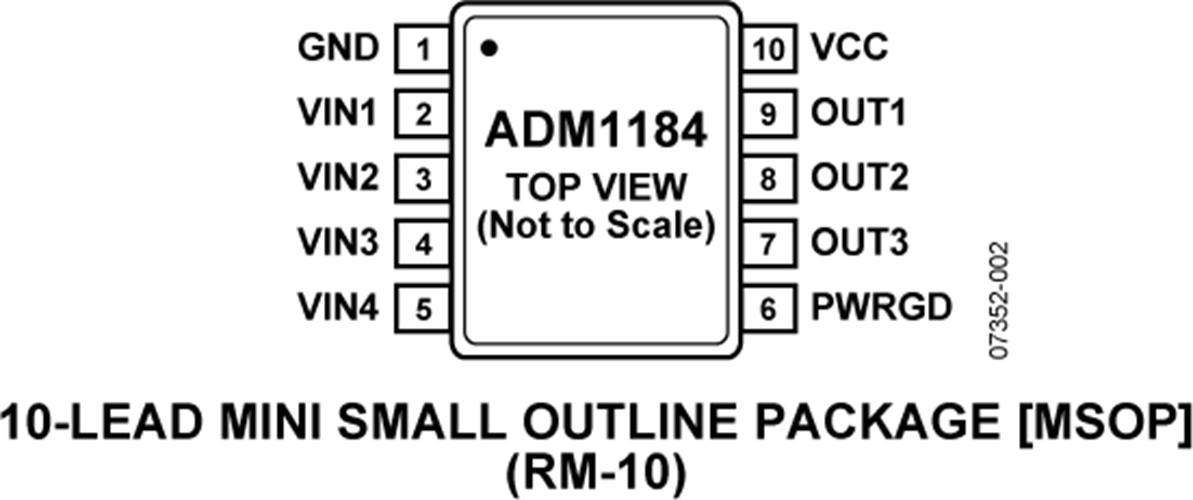

ADM1184采用10引脚MSOP封装。

应用

Data Sheet, Rev. 0, 3/08
