说明

特性

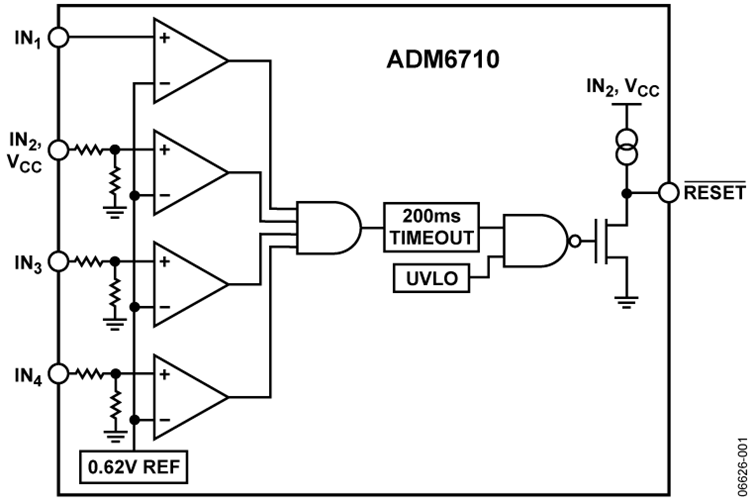

ADM6710是低电平高精度监控电路。该器件可监控多达4路系统电源。

ADM6710含有多种不同的内部预调整欠压阈值选项，用于监控1.8 V、2.5 V、3.0 V、3.3 V和5.0 V电源电压。ADM6710Q提供三种可调阈值，用于监控最低至0.62 V的电压。有关所有可用选项的列表和说明，请参考数据手册的“订购指南”部分。

ADM6710输出保持有效只要IN1或IN2超过1V，而对于ADM6710Q而言，输出保持有效只要VCC超过2V。

如果受监控的电源电压降至最小电压阈值以下，一个低电平有效输出便会置位，触发系统复位。输出为开漏式，具有典型值为10 μA的较弱内部上拉电流，以便拉至受监控的IN2电源电压（对于ADM6710Q则拉至VCC）。一旦所有电压升至选定的阈值电平以上，复位信号将在复位超时周期（典型值为200 ms）内保持低电平。

对于ADM6710，只要IN₁或IN₂大于1 V，输出便仍然有效；而对于ADM6710Q，只要V_CC大于2 V，输出便仍然有效。

未用的受监控输入不应浮动或接地，而应将其与大于其指定阈值电压的电源电压相连。ADM6710采用6引脚SOT-23封装，工作温度范围为−40°C至+85°C扩展温度范围。

应用

数据手册, Rev. PrB, 3/07
