TI德州仪器 MAX706AS 产品介绍

2026-04-14 0次

说明

µMAX封装，小型8引脚SO封装

精密电源电压监控器

2.63V（MAX706P/R、MAX706AP/AR和MAX708R）
2.93V（MAX706S、MAX706AS和MAX708S）
3.08V（MAX706T、MAX706AT和MAX708T）

复位时间延迟：200ms

去抖TTL/CMOS兼容手动复位输入

静态电流：100µA

WDI禁用特性(MAX706AP/AR/AS/AT)

看门狗定时器：1.6s超时

复位输出信号：

仅高电平有效（MAX706P、MAX706AP）
仅低电平有效（MAX706R/S/T、MAX706AR/AS/AT）
高电平有效和低电平有效(MAX708R/S/T)

电压监控器，监控有无电源故障或低电池电量警告

8引脚表贴封装

低至V_CC = 1V时确保低电平有效RESET置位

特性

MAX706P/R/S/T、MAX706AP/AR/AS/AT和MAX708R/S/T微处理器(µP)监控电路减少了监控5V µP系统中的+3V至+3V电源电平所需的复杂性和元件数量。与单独的IC或分立元件相比，这些器件显著提高了系统的可靠性和准确性。

MAX706P/R/S/T和MAX706AP/AR/AS/AT监控电路提供以下四个功能：

MAX706R/AR、MAX706S/AS和MAX706T/AT之间只有复位阈值电压电平有所不同，分别为2.63V、2.93V和3.08V。所有器件都具有低电平有效复位输出信号。除了复位输出信号为高电平有效外，MAX706P/AP与MAX706R/AR相同。当WDI输入悬空或连接到低漏电三态输出的高阻态时，MAX706AP/AR/AS/AT的看门狗定时器功能禁用。

MAX708R/S/T提供的功能与MAX706R/S/T和MAX706AR/AS/AT相同，只它们没有看门狗定时器，而是提供低电平有效RESET和RESET输出。与MAX706一样，带有R、S和T后缀的器件的复位阈值分别为2.63V、2.93V和3.08V。

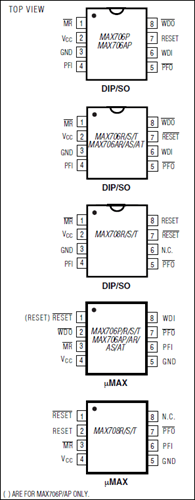

这些器件采用8引脚SO、DIP和µMAX®封装，并在整个温度范围内提供额定性能。
