TI德州仪器_LTC2909_产品介绍

TI德州仪器 LTC2909 产品介绍

2026-04-14 0次

说明

两个低电压可调输入 (0.5V)
引脚可选的输入极性实现了负电压和 OV 监视
保证门限准确度：±1.5%
用于高电压操作的 6.5V 并联稳压器
50μA 的低静态电流
用于负电源失调的缓冲 1V 基准
输入干扰抑制
可调复位超时周期
可选的内部超时节省了元件
漏极开路 RST 输出
用于 2.5V、3.3V、5V 系统的准确 UVLO (欠压闭锁)
超低电压复位：V_CC = 0.5V 得到保证

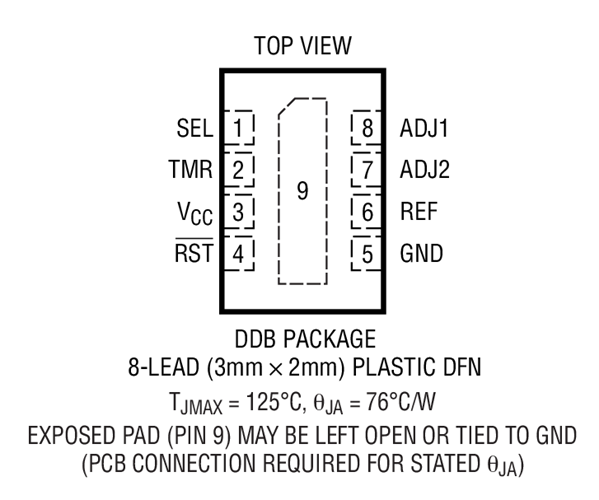

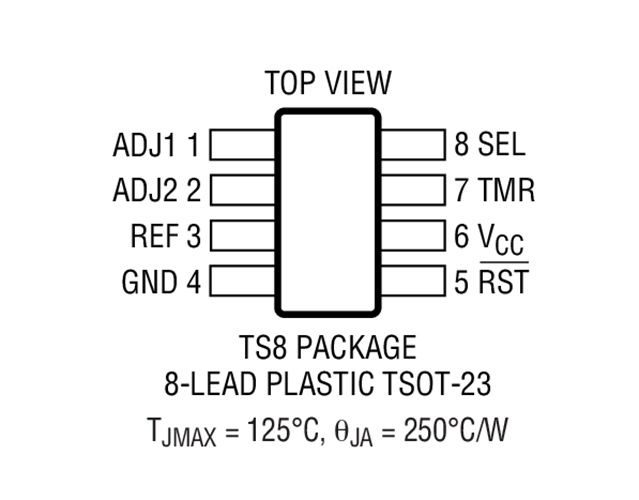

节省空间的 8 引脚 TSOT-23 和 3mm x 2mm DFN 封装

特性

LTC^®2909 是一款面向众多系统监视应用的双路输入监视器。极性选择和一个缓冲基准输出使得 LTC2909 能够对正电源和负电源进行欠压 (UV) 和过压 (OV) 条件的监视。

两个输入具有 0.5V 的标称门限，并在整个工作温度范围内拥有 1.5% 的严格门限准确度。干扰滤波处理确保了可靠的复位操作 (不会发生误触发现象)。在该器件的 V_CC 上布设了第三个固定门限 UVLO 监视器（准确度亦为 1.5%），可用于标准逻辑电源。

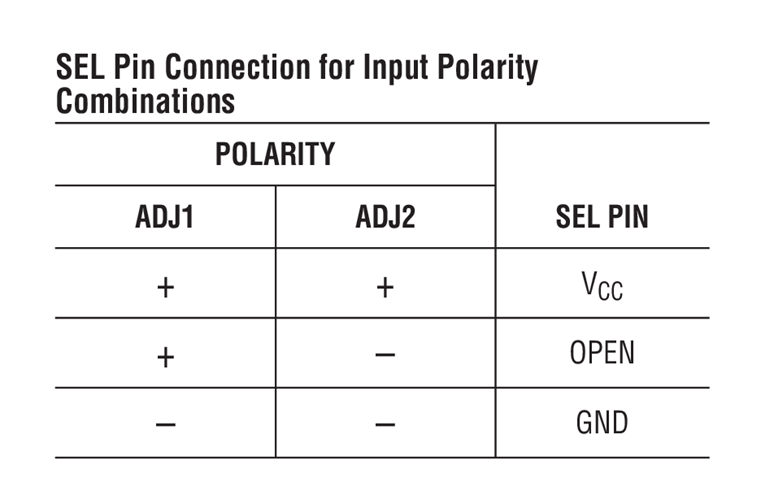

公用复位输出具有一个超时周期 (可以采用预设的 200ms)，由一个外部电容器来设定，也可以停用。一个三态输入引脚负责设定每个可调输入的输入极性，而无需使用任何外部元件。

LTC2909 提供了一款面向电源监视应用的高度通用、精准且具有节省空间意识的微功耗型解决方案。

应用
