TI德州仪器 ADM8616 产品介绍

2026-04-14 0次

说明

9 种复位阈值选项：1.58 V至4.63 V
4 种复位超时选项：1 ms、20 ms、140 ms、1120 ms
3 种看门狗超时选项：6.3 ms、102 ms、1.6 s
复位输出级
推挽低电平有效(ADM8616)
开漏低电平有效(ADM8617)
1.8 V至5 V精密电源监控

低功耗(5 μA)
保证复位输出有效（V_CC = 1 V ）
电源干扰抑制
额定温度范围：−40°C至+85°C
4引脚SC70封装

特性

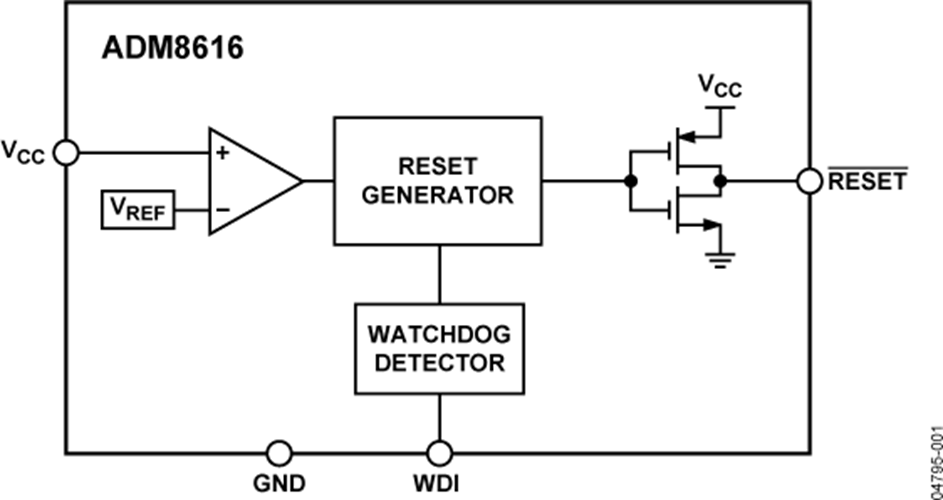

ADM8616/ADM8617均为电源监控电路，可以监控微处理器系统的电源电压和代码执行完整性。当电源电压超过预设阈值时，将产生一个上电复位信号。如果微处理器未能在预设超时周期内发出选通脉冲，ADM8616/ADM8617的片内看门狗定时器能够复位微处理器。

两种型号均提供以下9种复位阈值选项：1.58 V、1.67 V、2.19 V、2.32 V、2.63 V、2.93 V、3.08 V、4.38 V和4.63 V。共提供4种复位超时选项：1 ms、20 ms、140 ms和1120 ms。看门狗超时也有三种可能：6.3 ms、102 ms和1.6 s。并非所有的器件型号均作为标准型号发布销售。详情参考订购指南。

两种型号的差异体现在复位输出配置上。ADM8616提供低电平有效推挽输出，ADM8617则提供低电平有效开漏输出。

ADM8616/ADM8617采用4引脚SC70封装，典型功耗仅为5 μA，适用于低功耗、便携式应用。

应用

微处理器系统

计算机

控制器

智能仪器

便携式设备
