TI德州仪器 MAX6399 产品介绍

2026-04-14 0次

说明

高压支持(72V)允许直接监测，保证系统在汽车和工业应用可靠工作
- 宽电源电压范围(5.75V至72V)
- 工作在-40°C至+125°C
- 可调节DC-DC输入欠压门限，提供电源就绪输出
- 可调节DC-DC输出过压门限
集成保护功能，提高系统可靠性
- 标准工作模式下，内部电荷泵为n沟道MOSFET提供强驱动(V_GS = 10V)
- 过压状态下，迅速关断栅极，吸收20mA电流
- 高压瞬变时，闭锁外部n沟道MOSFET
- 热关断保护

特性

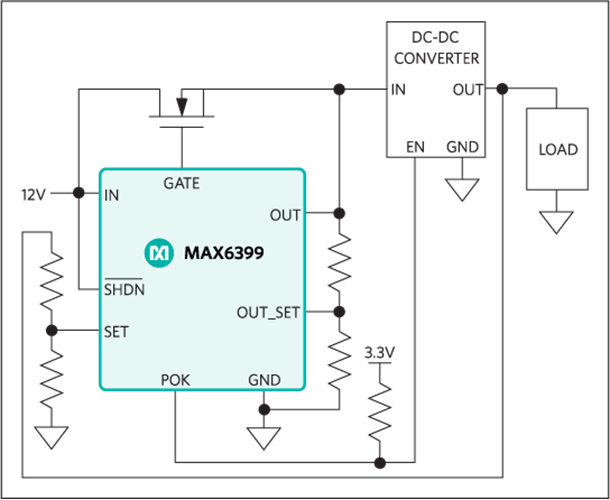

MAX6399是小尺寸、高压/过压保护电路。这些器件监视DC-DC输出电压，在过压情况下能够迅速断开电源与DC-DC负载的连接。当DC-DC输入电压跌落到所设置的门限以下时，输出电源就绪信号。这个控制器的架构允许按照负载电流的需要选择外部n沟道MOSFET。

当所监视的DC-DC输出电压低于用户设置的过压门限时，MAX6399的栅极驱动输出为高电平，为n沟道MOSFET提供强驱动。MAX6399的内部电荷泵使栅极电压达到10V，高于输入电压(V_GS = 10V)，大大增强了外部n沟道MOSFET的驱动，减小漏-源电阻。

当所监视的输出电压升高至用户设置的过压门限时，栅极驱动输出迅速拉低，断开MOSFET，而且，MOSFET将一直保持断开状态，直到MAX6399重新上电或刷新/SHDN输入为止。MAX6399还包括一个逻辑低电平关断输入，禁止栅极驱动。当MAX6399温度达到热关断门限时，内部高温监视器也能禁止栅极驱动。

该器件可工作在5.75V至72V宽电源电压范围内，采用小尺寸、TDFN封装，工作温度范围：-40°C至+125°C。
