TI德州仪器 ADM6320 产品介绍

2026-04-14 0次

说明

26个复位阀值选项
- 2.5 V至5 V（以100 mV递增）
4个复位超时选项
- 1 ms、20 ms、140 ms和1120 ms（最小值）
4个看门狗超时选项
- 6.3 ms、102 ms、1600 ms和25.6 s（典型值）
手动复位输入
复位输出级

推挽式低电平有效
开漏式低电平有效
推挽式高电平有效

低功耗：5 μA
保证复位输出有效(V_CC = 1 V)
电源毛刺抑制
额定工作温度范围为工业温度范围

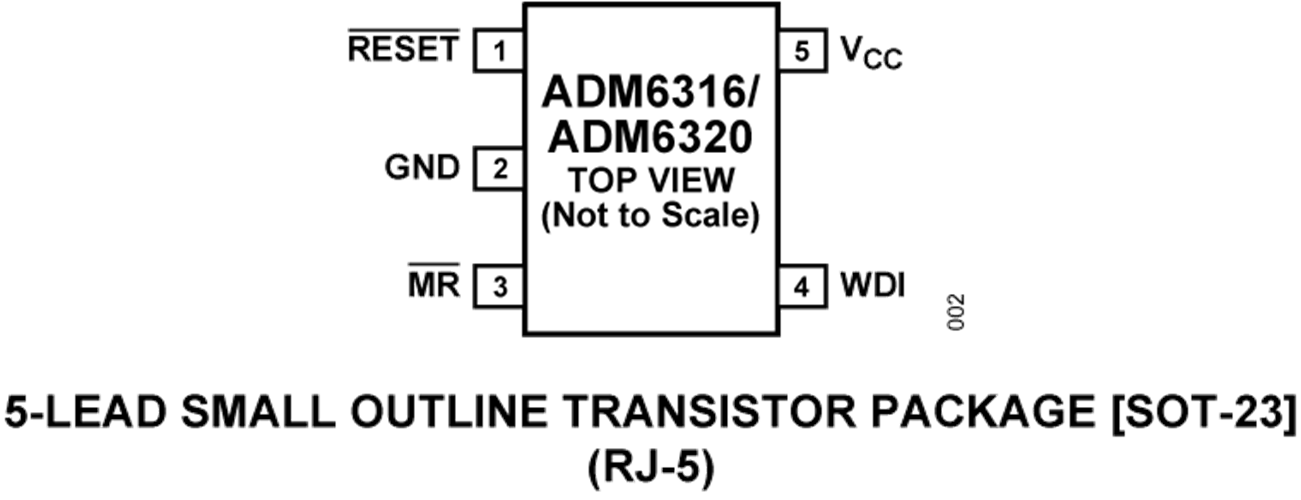

5引脚SOT-23封装

特性

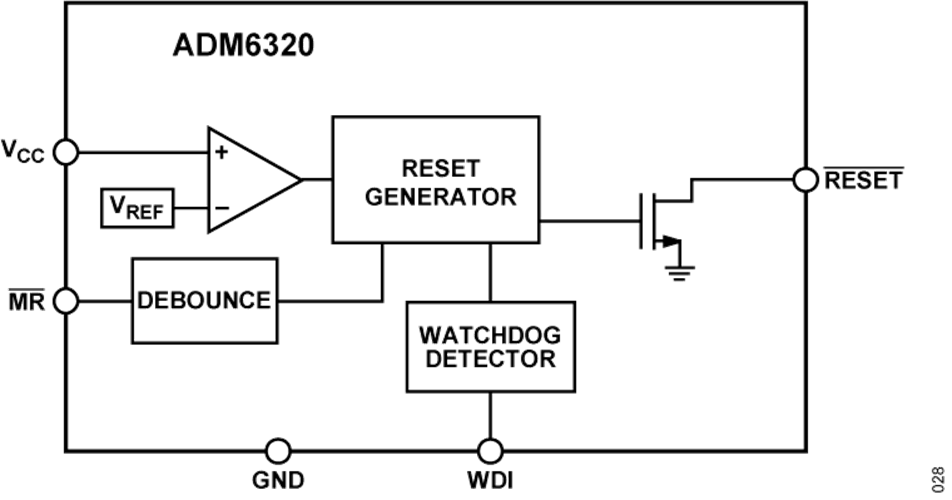

ADM6316/ADM6318/ADM6319/ ADM6320 /ADM6321/ADM6322均为电源监控电路，用来监控微处理器系统的电源电压和代码执行完整性。片内看门狗定时器不仅能提供上电复位信号，若微处理器未能在预设超时周期内发出选通脉冲，还能复位微处理器。复位信号也可以由外部按钮，通过手动复位输入引脚置位。这七款器件具有不同的看门狗输入、手动复位输入和输出级配置组合，如表1所示。

每款器件均提供26种复位阈值选项，在2.5 V至5 V范围内，以100 mV递增。另外还有四个复位超时选项：1 ms、20 ms、140 ms和1120 ms（最小值），以及四个看门狗超时选项：6.3 ms、102 ms、1600 ms和25.6 s（典型值）。并非所有设备选项都作为标准型号发布销售。有关详细信息，请参阅数据表中的订购指南。

ADM6316/ADM6318/ADM6319/ADM6320/ADM6321/ADM6322采用5引脚SOT-23封装，功耗典型值仅为3 μA，适用于低功耗、便携式应用。

应用
