TI德州仪器 MAX6860 产品介绍

2026-04-14 0次

说明

超低工作电流170nA (典型值)
复位门限从+1.575V至+4.625V，间隔约为100mV
6种最短复位延时选择，从10ms到1200ms
手动复位可选功能
看门狗定时器可选功能
引脚可选的10ms/150ms (最小)复位延时(MAX6861/MAX6862/MAX6863)
对V_CC上的短时瞬变不敏感
保证复位有效至V_CC = +1.1V
三种复位输出选择
- 推挽/RESET
- 推挽RESET
- 漏极开路/RESET
无需外部元件
小巧的5引脚SOT23封装
引脚与TPS3836/TPS3837/TPS3838兼容(MAX6861/MAX6862/MAX6863)

特性

MAX6854/MAX6855/MAX6856/MAX6858/MAX6860–MAX6869超低电流(典型值170nA)微处理器(µP)监控电路在5引脚SOT23封装内集成了电压监测、看门狗定时器和手动复位等功能。一旦监视电压低于工厂设定的复位门限，手动复位被触发或者看门狗定时器超时，该器件就会发出复位信号。在V_CC升至复位门限以上或手动复位释放后，复位输出继续保持一个最短延时。工厂校准的复位门限以100mV的间隔从+1.575V至+4.625V (参见完整数据资料中的Threshold Suffix Guide)。每款器件提供6种最小复位延时选择，范围从10ms至1200ms。

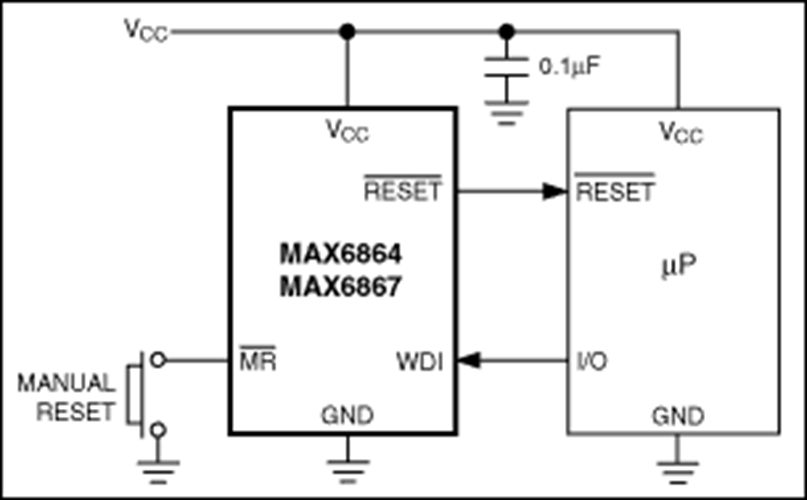

MAX6854/MAX6855/MAX6856/MAX6858/MAX6860–MAX6869具有多种配置(参见完整数据资料中的Selector Guide)。MAX6854/MAX6855/MAX6856/MAX6861–MAX6869提供手动复位输入/MR。MAX6864–MAX6869具有一个看门狗定时器，通过监视WDI引脚的活动及时发现代码运行错误。MAX6864–MAX6869看门狗超时时间可选为3.3s或者209s (典型值)。MAX6861/MAX6862/MAX6863具有10ms或者150ms (最小)的引脚可选择复位延时。这些器件提供推挽式低电平、推挽式高电平和漏极开路的低电平复位输出。
