说明
- 宽输入电压范围:8V至60V
- 集成式双功率MOSFET
- 导通电阻为140mΩ (WLP)、180mΩ (TQFN) MOSFET
- 双通道独立或并行模式配置
- 单个通道的电流报告精度:±3%
- 单个通道使能输入
- 启动时恒定功率控制
- 启动看门狗定时器
- 启动输入至输出短路保护
- 欠压闭锁
- 过流和过热故障状态指示
- 多级过流限制保护
- 内置热关断保护
- 可编程电流限制电平
- 可编程过流关断延迟时间
- 可编程自动重试时间(MAX15162A)
- 发生故障时闭锁(MAX15162)
- 故障情况下自动重试(MAX15162A)
- 24引脚、4mm x 4mm TQFN或16焊球、2mm x 2mm WLP封装
特性

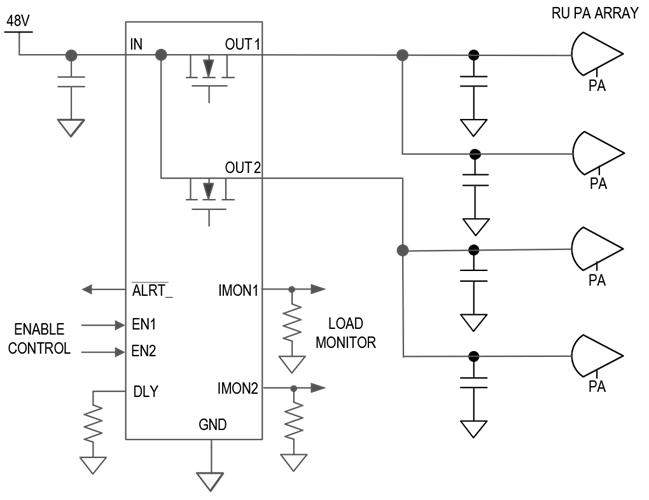

MAX15162/MAX15162A是双通道断路器IC。这些器件将双通道控制器与140mΩ(WLP封装中,TQFN封装中为180mΩ)双功率MOSFET和电子断路器保护集成在一个封装中。
这些器件在启动期间具有恒定功率控制,使MOSFET保持在安全工作区(SOA)下运行。这些器件提供强大的过流保护和可编程电流限制电平,以及可调节的过流关断延迟,以更好地抵抗系统噪声和负载瞬变。电流监控引脚为每个通道提供±3%的电流检测精度。当输出短路时,快速限流比较器会在200ns内关闭MOSFET,将负载与输入隔离。故障期间,MAX15162A进入自动重试模式,MAX15162进入闭锁模式。对于这两种器件,ALRT引脚都会发出故障指示。MAX15162/MAX15162A可配置为两个独立通道或两个并行通道用于一个公共输出。
这些器件具有许多保护功能,包括:输入至输出短路保护、输出短路保护、启动看门狗定时器、输入欠压保护和内部过热保护。
MAX15162/MAX15162A采用24引脚、4mm x 4mm TQFN封装和16焊球、2mm x 2mm WLP封装,额定温度范围为-40°C至+105°C。
应用
- 通信
- 工业
- 无线电接入点系统
