TI德州仪器 LTC7862 产品介绍

2026-04-14 0次

说明

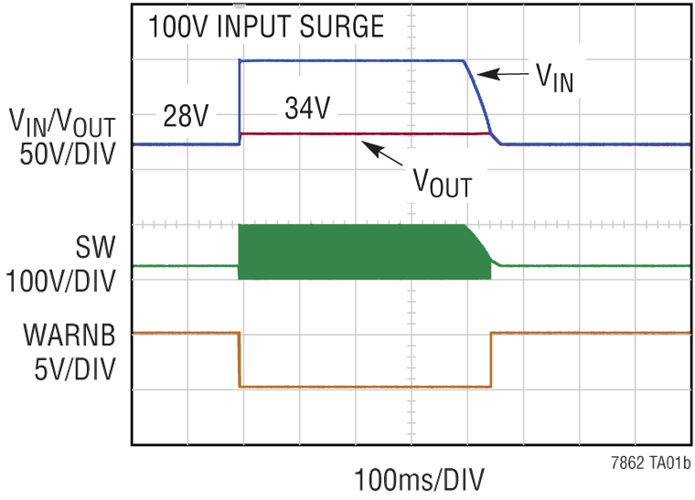

V_OUT 箝位可阻止高电压输入浪涌
可在正常运行期间实现 100% 占空比直通模式
在过压或过流瞬态和故障以及启动期间进行开关
高效开关可实现持续时间很长的浪涌保护和高输出电流
宽 V_IN 范围：4V 至 140V（150V 绝对最大值）
高达 60V 的可调输出电压箝位
可调输出过流保护
R_SENSE 或电感器 DCR 电流检测
可调软启动，可实现浪涌电流限制
可编程故障计时器
开漏故障警告指示器
在故障期间具有 2.7% 的重试占空比
可调开关频率：50kHz 至 900kHz
可调输入电压开启阈值
可调输入过压锁定阈值

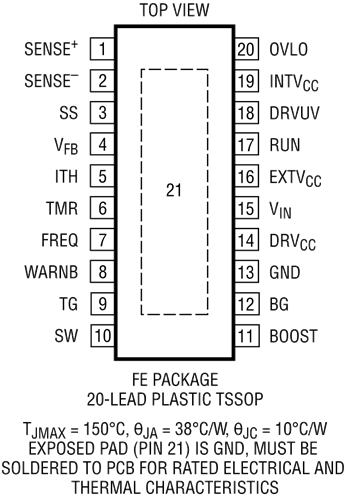

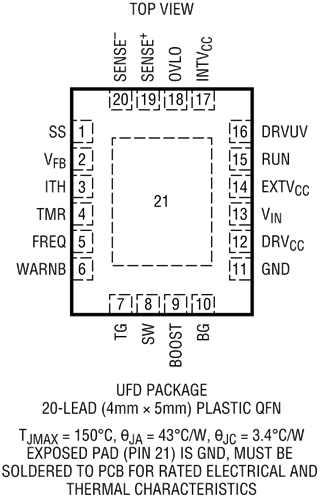

20 引脚 4mm × 5mm QFN 和 TSSOP 封装

特性

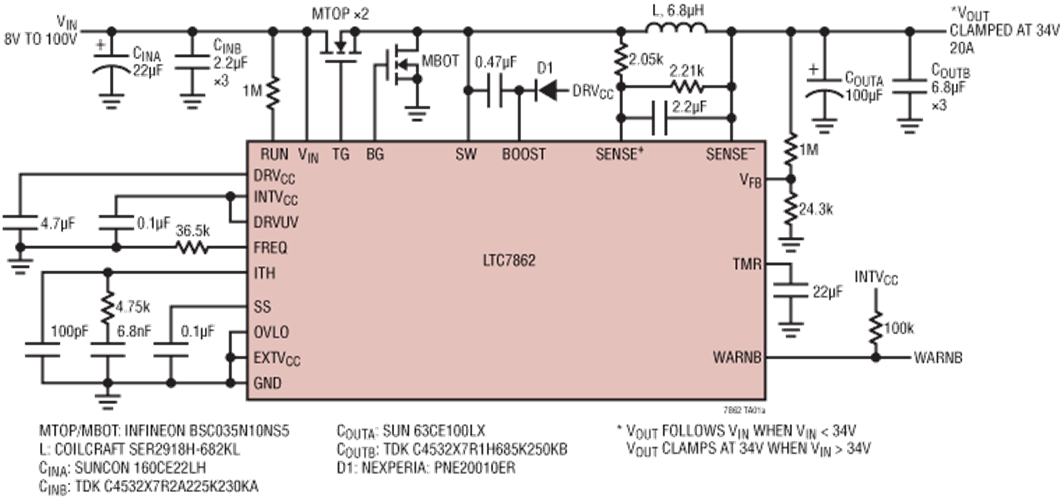

LTC7862 高效开关浪涌抑制器可保护负载不受高电压瞬态的影响。高效开关可实现高输出电流、小解决方案尺寸和高可靠性。在输入过压事件期间，LTC7862 可控制两个外部 N 沟道 MOSFET，使其充当开关直流/直流降压稳压器。这可以使输出电压保持在安全的值，从而使负载在整个输入过压事件期间继续运行。在正常运行期间，LTC7862 会持续开启顶层外部 N 沟道 MOSFET，从而以极小的电压降将输入电压传递到输出端。通过使用快速峰值电流比较器，LTC7862 还能够限制最大输出电流，以针对过流和短路故障提供保护。

可调计时器能够限制在过压、过流或启动情况下 LTC7862 可用于开关的时间。当该计时器终止时，外部 MOSFET 将关闭以进行冷却，然后 LTC7862 将重新启动。通过严格限制 LTC7862 的开关时间，当功率损失相对较高时，可针对正常直通运行优化组件和热设计，同时仍然能够在整个高电压输入浪涌和/或过流事件期间安全运行。
