TI德州仪器 LTC4368 产品介绍

2026-04-14 0次

说明

宽工作电压范围：2.5V至60V
过压保护可达100V
反向电源电压保护可达-40V
双向电子断路器：
- +50mV正向检测阈值
- –50mV反向(LTC4368-1)
- -3mV反向(LTC4368-2)

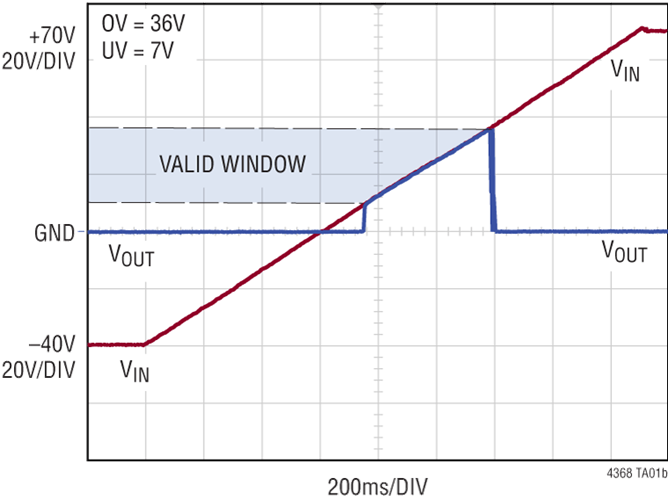

可调±1.5%欠压和过压阈值

低工作电流：80µA
低关断电流：5µA

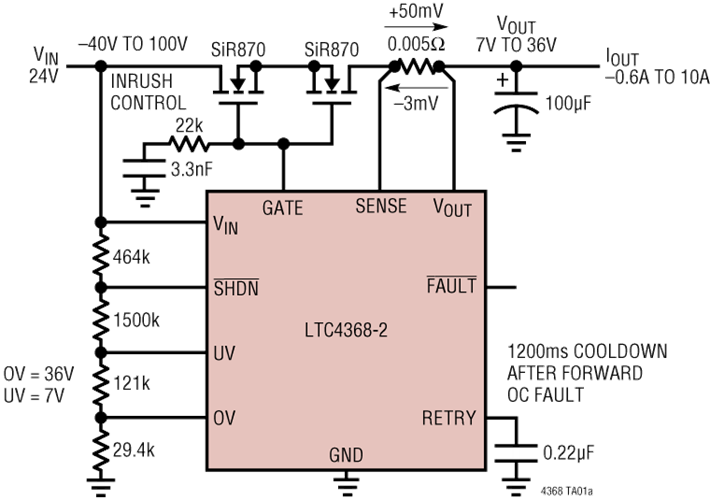

控制背靠背N沟道MOSFET
阻止50Hz和60Hz交流电源
可热插拔电源输入
引脚可选过流自动重试定时器或锁定

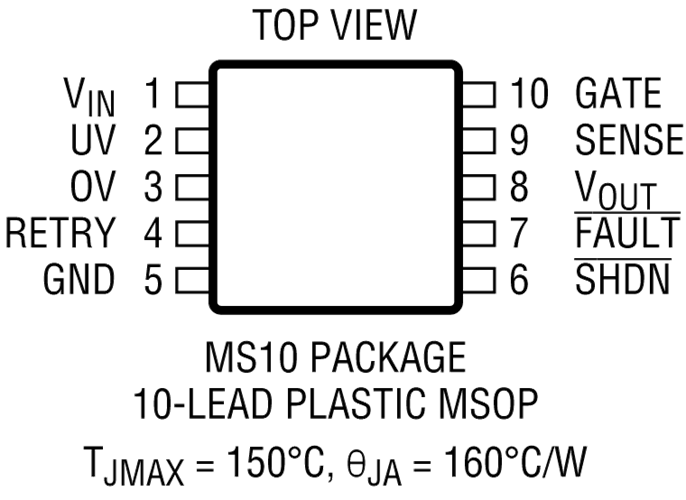

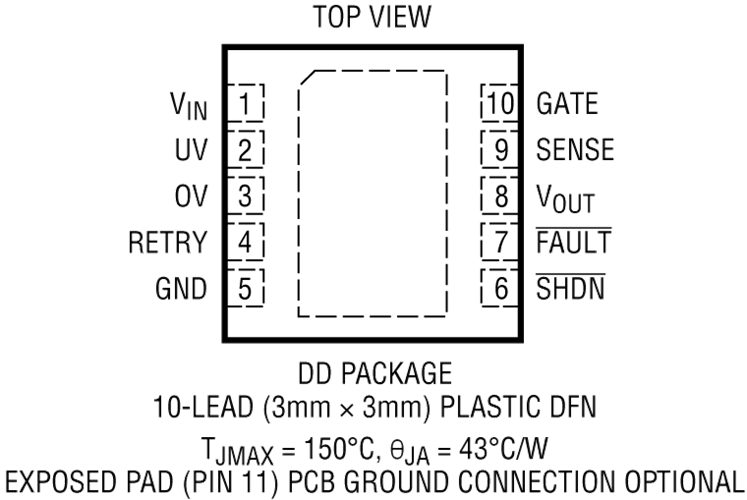

10引脚MSOP和3mm × 3mm DFN封装
通过AEC-Q100汽车应用认证

特性

LTC^®4368 可保护应用免遭有可能过高、过低、或甚至为负值的电源电压以及正向和反向过流故障的损坏。LTC4368 通过控制一对外部 N 沟道 MOSFET 的栅极电压以确保负载仅在没有电压或电流故障时连接至输入电源。

两个比较器输入采用一个外部阻性分压器提供了过压 (OV) 和欠压 (UV) 设定点的配置。一个电流检测电阻器负责设定正向和反向电路断路器电流门限。在一个正向电流故障之后，LTC4368 将锁断电源，或在一个用户可调延迟之后执行重试操作。在一个反向故障之后，LTC4368 将等待输出降至低于输入达 100mV 以重新把电源连接至负载。

LTC4368 具有一个 32ms 接通延迟，该延迟对通电电源输入连接进行防反跳处理并隔离 50Hz 和60Hz AC 电源。另外，UV/OV 故障也在外部 MOSFET 重新接通之前触发 32ms 恢复延迟。
