TI德州仪器 MAX14699 产品介绍

2026-04-14 0次

说明

保护高功率便携式设备
- 宽范围的工作输入电压保护：+2.1V至+28V
- 4.5A连续电流能力
- 集成38mΩ（典型值）n沟道MOSFET开关
- 快速响应时间：100ns（典型值）
灵活的设计
- 可调过压保护跳变电平
- 可调OVLO阈值范围较宽：+4V至+20V
- 内部预设高精度OVLO阈值：13.75V
- 为IN端的麦克风信号提供麦克风模式
附加保护功能可提高系统可靠性
- 高达+100V浪涌抗扰度
- 通过软启动充分降低浪涌电流
- 内部21ms启动去抖时间
- 热关断保护
减小PCB面积
- 12引脚WLP (1.3mm x 2mm) 封装
工作温度范围：–40°C至+85°C

特性

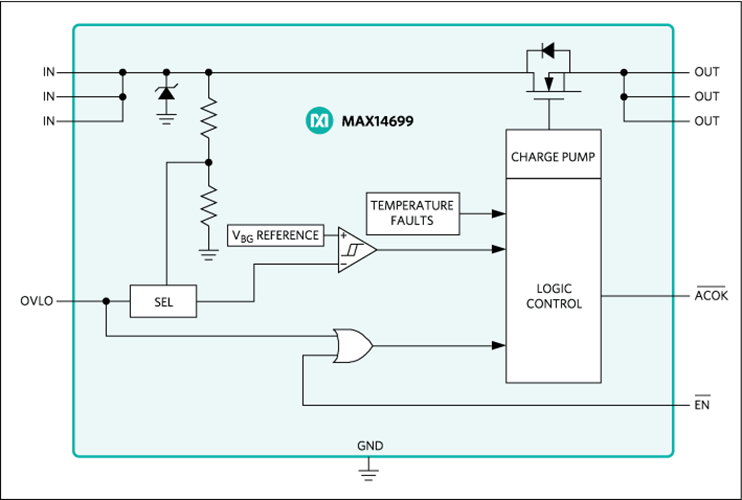

MAX14699过压保护(OVP)器件具有38mΩ（典型值）低导通电阻(RON)的内部FET，可保护低压系统，使其免受高达+28VDC的电压故障影响。内部箝位还可为器件提供高达+100V的浪涌保护。MAX14699的过压响应时间为100ns（典型值），可在过压事件期间有效控制OUT端的电压上升。当输入电压超过过压阈值时，内部FET会迅速关断，以防止损坏受保护的下游元件。

过压保护阈值可通过可选的外部电阻调节至4V至20V之间的任何电压。当OVLO输入设置为低于外部OVLO选择电压时，MAX14699会自动选择准确的内部跳变阈值。内部过压阈值(OVLO)预设为13.75V（典型值）。该器件具有开漏低电平有效ACOK输出，指示电源电压稳定在最小电源电压和V_OVLO之间。MAX14699通过内部热关断功能防止过流事件。

MAX14699采用小型12引脚WLP封装，可在-40°C至+85°C的扩展温度范围内工作。
