TI德州仪器 LTM4641 产品介绍

2026-04-14 0次

说明

宽工作输入电压范围：4.5V 至 38V
10A DC (典型值)、12A 峰值输出电流
输出范围：0.6V 至 6V
±1.5% 的最大总 DC 输出电压误差
用于 POL 调节的差分远端采样放大器
内部温度、模拟指示器输出
过流折返和过热保护
电流模式控制 / 快速瞬态响应
可并联以提供更高的输出电流
可选的脉冲跳跃操作
软起动 / 电压跟踪 / 预偏置启动

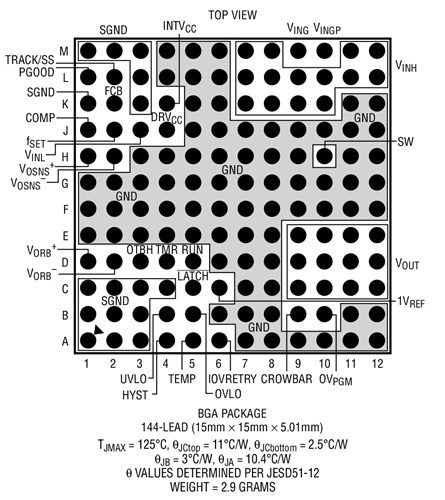

15mm x 15mm x 5.01mm BGA 封装
符合 SnPb (BGA) 或 RoHS 标准的涂层

输入保护

UVLO、过压停机和锁断门限

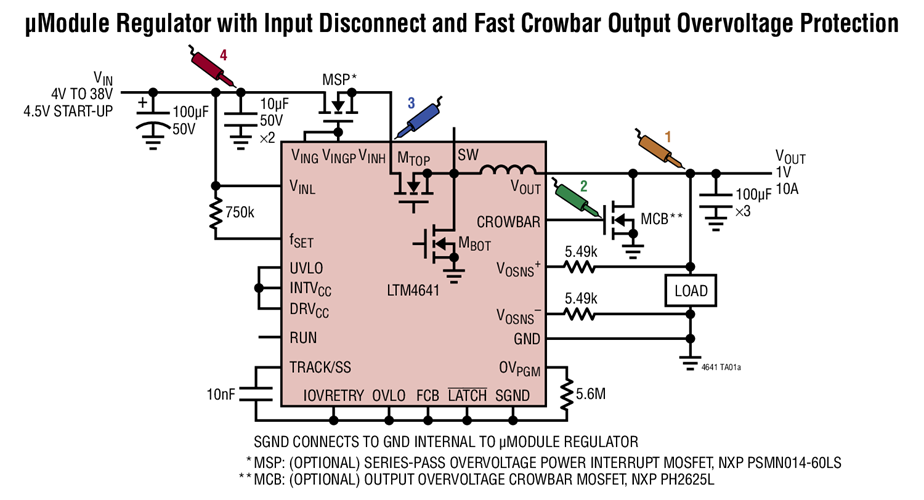

N 沟道过压电源中断 MOSFET 驱动器
可采用极少外部组件的浪涌抑制器

负载保护

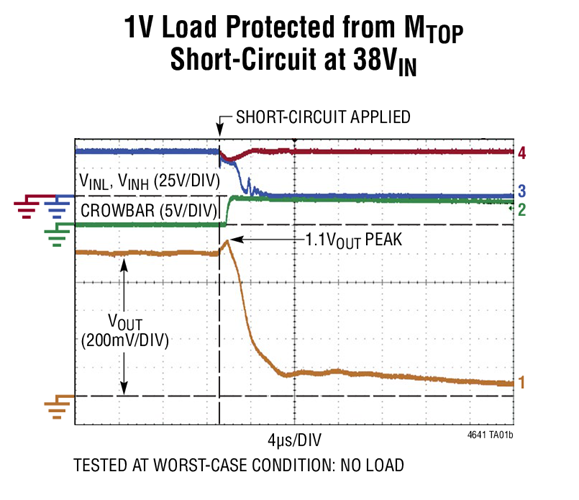

稳固、可复位的锁断过压保护
N 沟道过压放电功率 MOSFET 驱动器

特性

LTM^®4641 是一款开关模式降压型 DC/DC μModule^®(微型模块) 稳压器，具有高级输入和负载保护功能。针对下列故障的跳变检测门限是可定制的：输入欠压、过热、输入过压和输出过压。部分故障条件可针对锁断或迟滞再起动响应而设定 (或停用)。封装中内置了开关控制器和内务处理 IC、功率 MOSFET、电感器、过压驱动器、偏置电路和支持组件。该器件可在 4V 至 38V (4.5V 启动) 的输入电压范围内运作，支持 0.6V 至 6V 的输出 (由一个负责执行负载点电压远端采样的外部电阻器网络来设定)。

LTM4641 的高效率设计能够提供高达 10A 的连续电流。仅需少量的输入和输出电容器。这款稳压器的恒定导通时间电流模式控制架构实现了高降压比以及针对瞬态电压和负载变化的快速响应。LTM4641可提供符合 SnPb或 RoHS 标准引脚涂层的 15mm x 15mm x 5.01mm封装。
